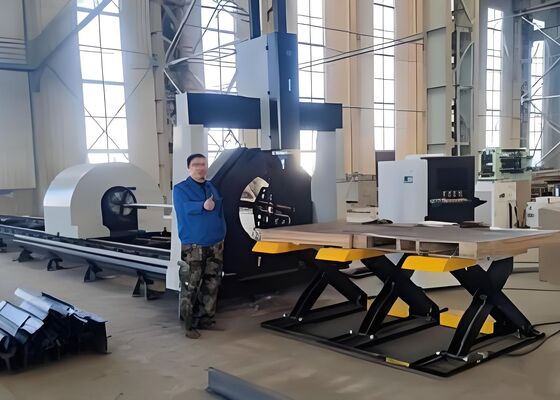

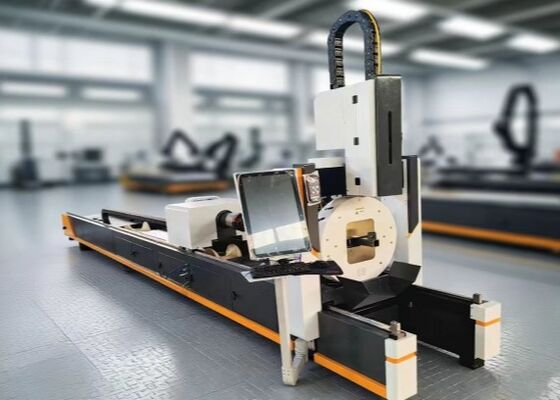

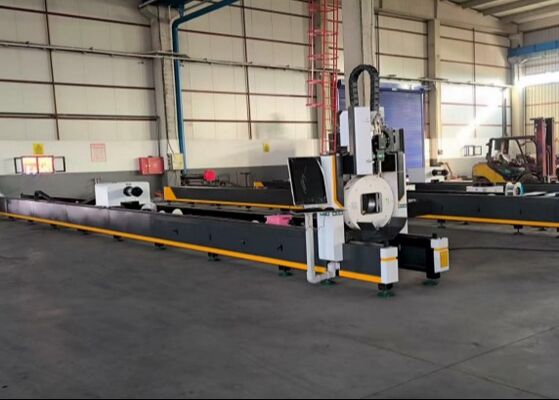

Model LC2412 Mesin Pengolahan Pipa Tube Laser CNC Untuk Pipa Karbon/Baja Insta

Model LC2412 Mesin Pengolahan Pipa Tube Laser CNC Untuk Pipa Karbon/Baja Insta

Pengantar Produk:

Mesin pemotong tabung laser terutama dirancang untuk memproses berbagai jenis pipa dan bahan tabung, termasuk pipa baja karbon biasa, pipa baja tahan karat, pipa paduan aluminium,dan pipa tembagaSistem ini memberikan pemotongan presisi tinggi dengan tepi yang halus, bebas burr, memastikan distorsi termal minimal dan akurasi dimensi yang superior.termasuk potongan sudut, cetakan, dan lubang, membuatnya sangat serbaguna untuk aplikasi dalam pembuatan logam, rekayasa struktural, dan manufaktur industri.operasi otomatis sambil menjaga kualitas yang konsisten di berbagai jenis bahan dan ketebalan.

Parameter Teknis Produk

1.2Komposisi utama produk

Komponen utama mesin pemotong pipa serat optik seri adalah: mesin mesin, sistem kontrol, laser, chiller, dll.

1.3Alat mesin bagian utama mesin

Bagian utama dari alat mesin adalah bagian utama dari mesin pemotong pipa serat optik, fungsi pemotongan dan akurasi pemotongan direalisasikan oleh bagian tuan rumah,bagian tuan rumah dari tempat tidur dan Chuck depan, Chuck belakang, balok dan perangkat sumbu x, perangkat sumbu z, kepala laser, alat pendukung roda diameter variabel, sistem bantu (lubrikasi, jalur udara dan saluran air), kabinet kontrol listrik,layar operasi, panel operasi, dll.

1.4 Bagian kontrol listrik

Sistem kontrol listrik dari mesin pemotong pipa serat optik adalah bagian penting untuk memastikan jalur berjalan berbagai grafik.Sistem kontrol listrik terutama terdiri dari sistem kontrol numerik dan sistem listrik tegangan rendah.
Sistem mesin CNC dilengkapi dengan sistem CNC berkinerja tinggi, yang didasarkan pada platform operasi jendela, operasi yang stabil dan dapat diandalkan, dan memiliki karakteristik kecepatan penyisipan yang cepat,operasi yang nyaman, kinerja dinamis yang baik dan kapasitas beban yang kuat.

1Sistem listrik tegangan rendah

Sistem listrik tegangan rendah terletak di kabinet kontrol listrik, yang merupakan bagian antarmuka dari kontrol listrik dari seluruh mesin.Berbagai komponen asli dari sistem listrik diproduksi oleh produsen terkenal di dalam dan luar negeri untuk memastikan stabilitas, keandalan dan sensitivitas dalam operasi. motor drive adalah AC servo motor, AC servo motor digunakan untuk menggerakkan sumbu X dan sumbu Y dari mesin alat, ditandai dengan kinerja percepatan yang baik,Kecepatan respon cepat, sumbu Z alat mesin untuk sumbu feed, menggunakan AC servo motor (dengan memegang kunci) drive: sumbu Z kepala pemotong, karakteristik untuk karakteristik respon dinamis yang baik,baik kontrol tindak lanjut dan kontrol NC.

2.Struktur, fungsi dan prinsip kerja komponen utama atau unit fungsional

2.1 Bagian tubuh tempat tidur

Melalui sistem kontrol numerik untuk mengontrol AC servo motor drive, motor drive gear rack untuk mencapai arah Y gerakan bergantian, untuk mencapai gerakan cepat.Rak poros Y dan rel panduan linier mengadopsi produk presisi tinggi untuk secara efektif memastikan akurasi transmisiMengontrol switch terbatas di kedua ujung perjalanan, dan memasang perangkat batas keras untuk secara efektif memastikan keselamatan mesin alat.Mesin utama dilengkapi dengan minyak pelumasan otomatis ke bagian-bagian bergerak dari tempat tidur untuk memastikan operasi bagian-bagian bergerak dalam kondisi baik dan meningkatkan umur layanan dari guide rail, peralatan dan rak.

2.2 Anggota silang dan perangkat sumbu X dan sumbu Z
Balok menghilangkan ketegangan internal setelah penggilingan, dan waktu getaran kemudian diproses setelah pemesinan kasar untuk memastikan kekakuan dan stabilitas bagian bergerak kepala laser.sumbu X dan sumbu Z didorong oleh modul presisi tinggi. Dalam proses gerakan, switch batas mengontrol stroke untuk membatasi, dan ada elastis bantal batas mekanis di kedua ujung untuk memastikan keamanan operasi sistem.

Perangkat sumbu Z terutama mewujudkan gerakan atas dan bawah kepala laser.Gerakan atas dan bawah kepala laser diselesaikan oleh sistem kontrol numerik mengendalikan servo motor, dan motor menggerakkan modul linier, yang menggerakkan gerakan ke atas dan ke bawah dari skateboard sumbu Z. Ujung atas dan bawah menggunakan saklar jarak untuk mengontrol perjalanan,untuk memastikan keamanan dan keandalan gerakan.

Dirancang terutama untuk memotong berbagai bahan pipa, peralatan ini cocok untuk pipa baja karbon biasa, pipa baja tahan karat, pipa paduan aluminium, dan pipa tembaga.Ini mampu menangani bahan yang berbeda dengan presisi, memastikan pemotongan yang bersih dan akurat sambil menjaga integritas permukaan pipa.dan produksi industri di mana beberapa jenis pipa diproses.
