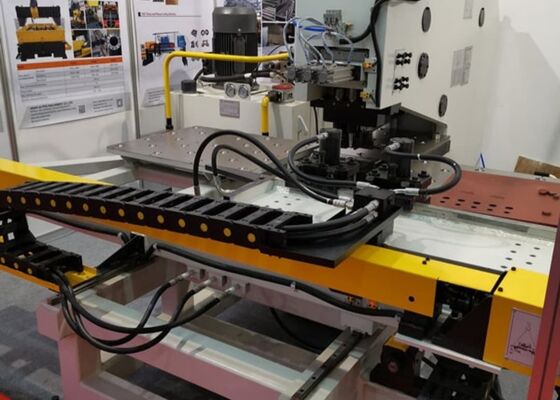

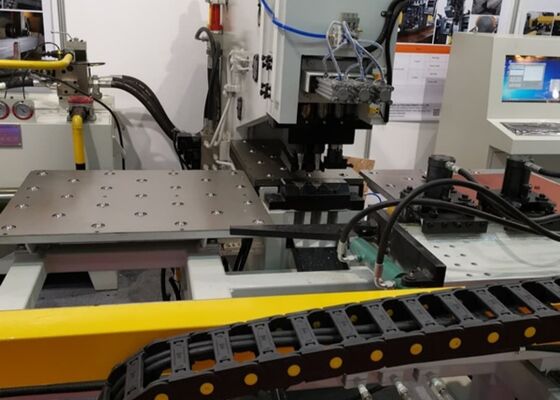

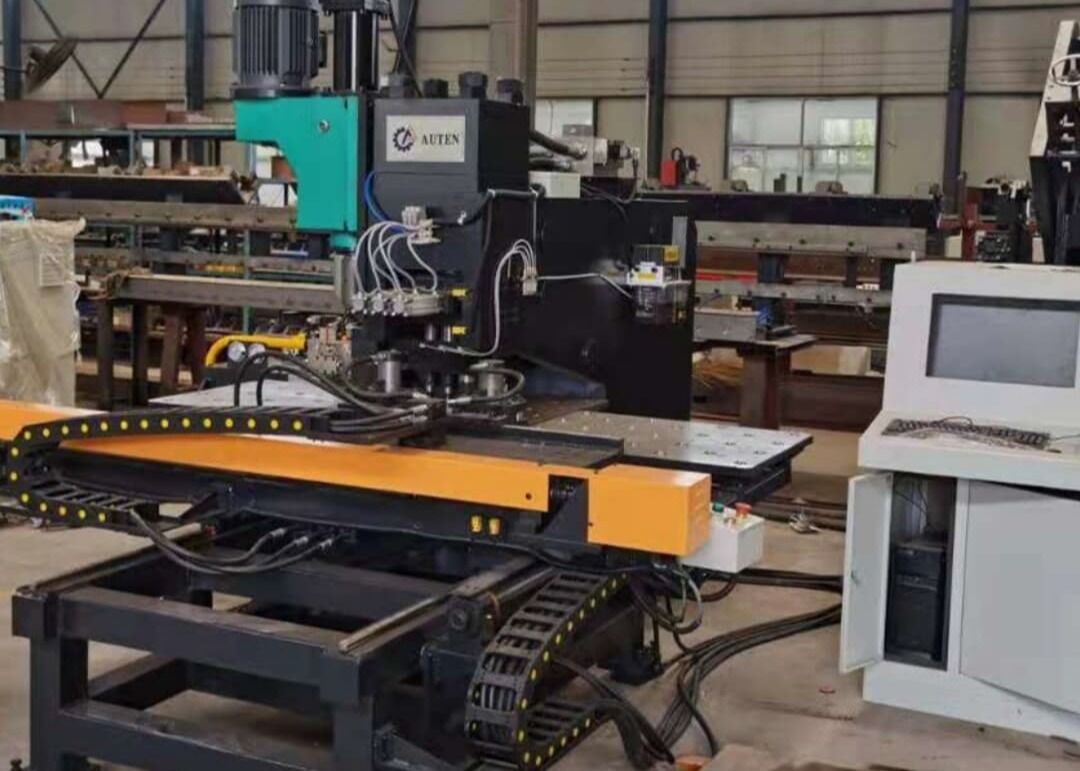

Pelat Penghubung CNC Mesin Punching Penggunaan Industri Baja Sudut Jembatan
Industri yang berlaku:
Mesin yang digunakan untuk pelubangan efisiensi tinggi pada pelat penghubung yang digunakan secara luas di industri jembatan, baja sudut dan struktur baja, dll.
Spesifikasi:
| Model |
BNC100 |
| Ukuran maksimum benda kerja (mm) |
1500*800 |
| Maks. diameter pukulan (mm) |
Φ26 |
| Maks. diameter pengeboran (mm) |
/ |
| Lancip spindel pengeboran |
/ |
| Ketebalan pelat (mm) |
Meninju |
5～25 (Q235) |
| Pengeboran |
/ |
| Kekuatan pukulan (kN) |
1000/1200 |
| Kekuatan penandaan (kN) |
800/1200 |
| Minimal. jarak antara lubang dan tepi pelat (mm) |
Meninju |
25 |
| Pengeboran |
/ |
| Ukuran karakter (mm) |
14*10*19 |
| Jumlah. karakter |
12 |
| Stasiun mati |
3 |
| Kecepatan pengumpanan pengeboran (mm/mnt) |
/ |
| Stroke spindel pengeboran (mm) |
/ |
| Kecepatan putaran spindel pengeboran (r/mnt) |
/ |
| Mode pemrograman |
Pemrograman perintah, gambar Auto CAD atau perangkat lunak tata letak |
| Dimensi keseluruhan L*W*T (m) |
3.2*3*1.9 |
Fitur Struktur:
1. Rangka mesin mengadopsi struktur pelat baja las tipe C, menawarkan kekakuan yang sangat baik dan area pengoperasian yang luas.
2. Mesin ini dilengkapi dengan tiga stasiun pemrosesan (termasuk satu stasiun penandaan), dengan pergantian stasiun otomatis untuk meningkatkan efisiensi operasional.
3. Sistem penjepit dirancang untuk mengakomodasi benda kerja dengan ketebalan yang bervariasi. Dikombinasikan dengan blok pemosisian referensi nol, benda kerja didukung pada meja kerja transfer bola untuk penanganan yang mulus dan pemosisian yang akurat.
4. Sumbu X dan sumbu Y digerakkan oleh motor servo, sekrup bola, dan pemandu linier presisi. Sistem kontrol CNC sumbu ganda memastikan pemosisian yang akurat dan pengoperasian pelubangan yang presisi.
5. Seluruh proses pemesinan sepenuhnya otomatis. Operator hanya perlu mengimpor gambar benda kerja ke dalam sistem kontrol, sehingga menyederhanakan pengoperasian dan meningkatkan produktivitas secara signifikan.
Detail:
1. Struktur terbuka berbentuk C: Alat berat ini memiliki desain terbuka tipe C, menyediakan ruang yang cukup untuk pengoperasian yang mudah dan peningkatan aksesibilitas.
2. Konstruksi las semua baja: Rangka, alas, dan meja kerja dibuat seluruhnya dari pelat baja yang dilas, yang menjalani perawatan penuaan pelepas tegangan untuk memastikan kekuatan tinggi, kekakuan yang sangat baik, dan daya tahan jangka panjang.
3. Empat posisi perkakas: Mesin ini dilengkapi dengan empat stasiun perkakas standar—dua untuk pelubangan, satu untuk pengeboran, dan satu untuk penandaan. Perubahan posisi perkakas dilakukan secara otomatis untuk pengoperasian yang efisien.
4. Sistem penjepit: Mesin ini dilengkapi dengan dua unit penjepit hidrolik untuk menahan pelat baja dengan aman di meja kerja. Sistem ini dirancang untuk mengakomodasi benda kerja dengan berbagai ukuran dan ketebalan. Dikombinasikan dengan blok pemosisian referensi dan meja kerja transfer bola, ini memastikan pemosisian yang akurat dan penanganan material yang lancar.
5. Meja kerja yang dapat dipindahkan: Gerakan meja kerja digerakkan oleh motor servo dan sekrup bola presisi, memungkinkan pemosisian pelat yang akurat dan stabil. Selama pemesinan, dua klem hidrolik menahan benda kerja dengan aman untuk menjaga keakuratan pemrosesan dan stabilitas operasional.
6. Pergerakan sumbu X dan sumbu Y: Sumbu X dan Y digerakkan oleh pasangan pemandu penggulung linier ganda berkapasitas tinggi di kedua sisi, bersama dengan sekrup bola presisi dan motor servo AC inersia tinggi, memastikan akurasi posisi yang luar biasa dan kontrol gerakan yang halus.
7. Sistem pelumasan tipe dorong: Alat berat ini dilengkapi dengan sistem pelumasan manual untuk pemandu linier dan sekrup bola, memastikan perawatan yang konsisten dan keandalan operasional jangka panjang.
8. Konfigurasi: Semua komponen hidrolik dan kelistrikan penting pada alat berat ini diimpor dari produsen yang diakui secara internasional, memberikan kualitas unggul, keandalan tinggi, tingkat kegagalan rendah, dan masa pakai lebih lama.
Detail mesin:
Sistem pengerjaan logam canggih ini dirancang khusus untuk melakukan operasi pelubangan, penandaan, dan pengeboran pada pelat baja untuk industri manufaktur menara baja. Hal ini memastikan keakuratan pemesinan yang unggul, memenuhi persyaratan toleransi yang ketat, dan standar penyelesaian permukaan yang tinggi. Di luar sektor menara baja, peralatan serbaguna ini memberikan kemampuan pelubangan, pengeboran, dan penandaan yang andal untuk pelat logam di berbagai aplikasi industri. Ini secara konsisten memberikan efisiensi operasional yang tinggi dan pemrosesan yang presisi untuk semua jenis benda kerja logam, sehingga mengoptimalkan alur kerja dan meningkatkan kualitas produk di lingkungan manufaktur yang beragam.
