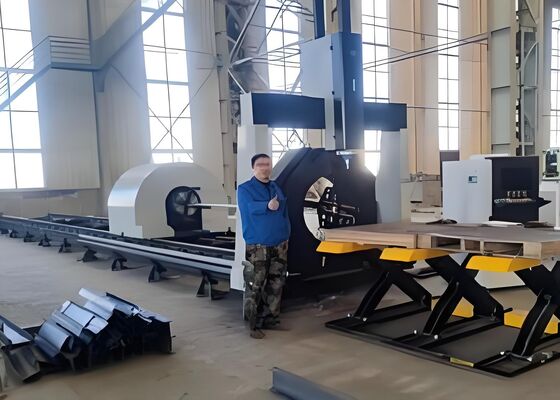

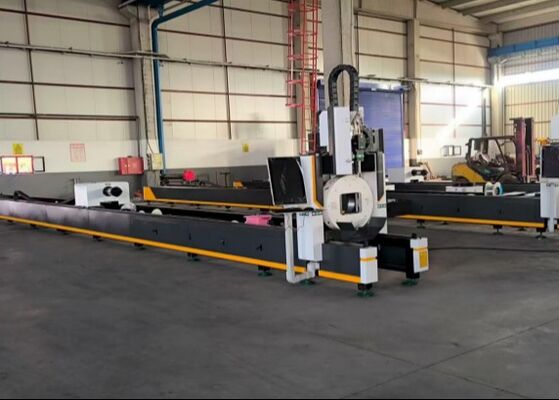

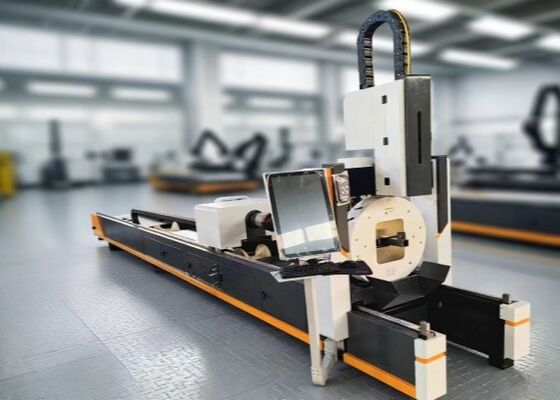

300mm X Axis Itinerary CNC Laser Tube Cutting Machine Line ≤30mm Panjang yang disesuaikan

300mm X Axis Itinerary CNC Laser Tube Cutting Machine Line ≤30mm Panjang yang disesuaikan

Pengantar Produk:

Sistem pemotongan tabung laser dirancang khusus untuk memproses berbagai bahan tabung dan pipa, termasuk pipa baja karbon standar, pipa baja tahan karat,pipa paduan aluminiumHal ini memberikan pemotongan presisi tinggi dengan tepi halus, bebas burr, memastikan deformasi termal minimal dan akurasi dimensi yang luar biasa.Platform ini dapat menampung desain pemotongan yang rumit, seperti pemotongan sudut, notch, dan perforasi, membuatnya sangat dapat disesuaikan untuk aplikasi dalam pembuatan logam, konstruksi struktural, dan manufaktur industri.Memanfaatkan teknologi laser canggih, sistem memungkinkan operasi yang efisien dan otomatis sambil memberikan kualitas yang konsisten di berbagai bahan dan ketebalan.

Parameter Teknis Produk

1.2Komposisi utama produk

Komponen utama mesin pemotong pipa serat optik seri adalah: mesin mesin, sistem kontrol, laser, chiller, dll.

1.3Alat mesin bagian utama mesin

Komponen inti dari alat mesin merupakan bagian utama dari mesin pemotong pipa serat optik, dengan fungsi pemotongan dan presisi dicapai melalui unit utama.Unit utama terdiri dari tempat tidur, roda depan, roda belakang, balok dan rangkaian sumbu X, rangkaian sumbu Z, kepala laser, mekanisme pendukung roda dengan diameter variabel, sistem bantu (termasuk sirkuit pelumasan, pneumatik, dan air),Kabinet kontrol listrik, layar, dan panel operasi.

1.4 Sistem kontrol listrik

Sistem kontrol listrik dari mesin pemotong pipa serat optik memainkan peran penting dalam memastikan eksekusi yang tepat dari berbagai pola pemotongan.Sistem ini terutama terdiri dari sistem kontrol numerik (CNC) dan subsistem listrik tegangan rendah.

Sistem CNC mesin ini dilengkapi dengan platform kontrol berkinerja tinggi berdasarkan lingkungan operasi Windows.operasi yang mudah digunakan, kinerja dinamis yang sangat baik, dan kapasitas beban yang tinggi.

1.5 Sistem Listrik Tegangan Rendah

Subsistem listrik tegangan rendah ditempatkan di dalam lemari kontrol listrik dan berfungsi sebagai antarmuka untuk pengendalian mesin secara keseluruhan.Semua komponen listrik penting berasal dari produsen domestik dan internasional terkemuka untuk menjamin stabilitas operasi, keandalan, dan responsif. motor drive adalah AC servo motor, yang daya sumbu X dan sumbu Y mesin, menawarkan akselerasi superior dan respon cepat. sumbu Z,yang berfungsi sebagai sumbu pakan untuk kepala pemotong, didorong oleh servo motor AC dengan rem tahan, memberikan respon dinamis yang sangat baik dan kompatibilitas dengan kontrol tindak lanjut dan kontrol NC.

2Struktur, Fungsi, dan Prinsip Kerja Komponen Utama atau Unit Fungsi

2.1 Pengaturan tempat tidur

Rapat tempat tidur mencapai gerakan bergantian sumbu Y melalui servo motor AC yang dikendalikan CNC yang mendorong rak gigi, memungkinkan gerakan cepat.Baik rak sumbu Y dan rel panduan linier menggunakan komponen presisi tinggi untuk memastikan transmisi yang akuratSwitch batas akhir perjalanan dan perangkat batas keras mekanis dipasang untuk melindungi operasi mesin.Unit utama dilengkapi dengan sistem pelumasan otomatis untuk bagian bergerak dari tempat tidur, memastikan pengoperasian yang lancar dan memperpanjang umur layanan rel panduan, gigi, dan rak.

2.2 Rangkaian balok silang dan sumbu X & sumbu Z

Balok ini mengalami pemanasan tekanan-relief diikuti dengan pengolahan getaran setelah pemesinan kasar untuk memastikan kekakuan dan stabilitas bagian bergerak kepala laser.sumbu X dan sumbu Z didorong oleh modul presisi tinggiSelama gerak, switch batas mengatur jangkauan perjalanan, sementara penghentian mekanik buffer elastis dipasang di kedua ujung untuk menjamin operasi sistem yang aman.

Z-axis assembly terutama memfasilitasi gerakan vertikal dari kepala laser. gerakan vertikal ini dilaksanakan melalui sistem CNC mengendalikan servo motor, yang menggerakkan modul linier,dengan demikian memindahkan platform sumbu Z ke atas dan ke bawah. Saklar jarak dekat dipasang di kedua batas perjalanan atas dan bawah untuk memastikan keamanan, keandalan, dan ketepatan gerakan.

Dirancang khusus untuk memotong berbagai bahan pipa, peralatan ini cocok untuk pipa baja karbon standar, pipa baja tahan karat, pipa paduan aluminium, dan pipa tembaga.Ini memberikan potongan yang tepat dan bersih di bahan-bahan ini sambil menjaga kualitas permukaan dan integritas struktural pipaKemampuan beradaptasi ini membuatnya sangat cocok untuk aplikasi dalam pembuatan logam, konstruksi, dan manufaktur industri di mana beberapa jenis pipa diproses.
