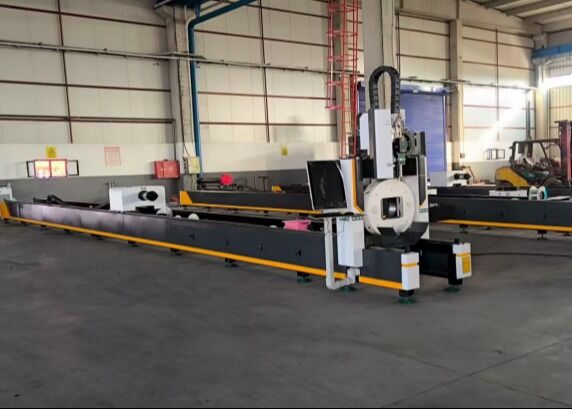

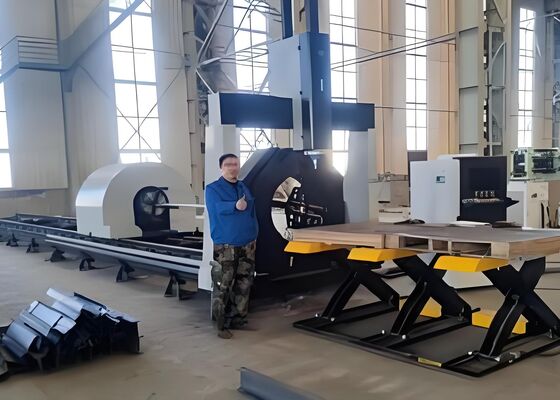

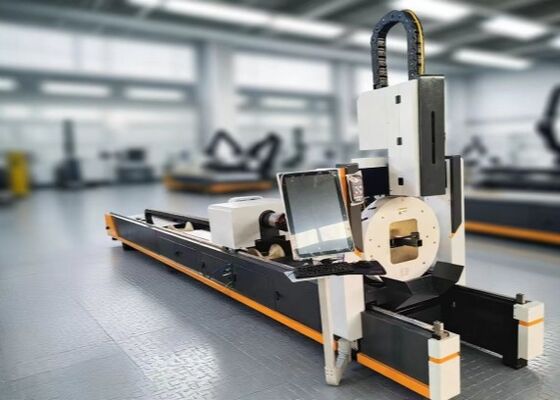

380V/50Hz Power Supply Mesin Pemotong Tube Laser CNC 300mm X Axis Itinerary
Pengantar Produk:
Mesin pemotong tabung laser dirancang khusus untuk memproses berbagai macam pipa dan bahan tabung, termasuk baja karbon standar, baja tahan karat, paduan aluminium,dan pipa tembaga. Ini memberikan pemotongan presisi tinggi dengan tepi yang halus, bebas burr, meminimalkan deformasi termal dan memastikan akurasi dimensi yang sangat baik.seperti potongan sudut, cetakan, dan lubang, membuatnya sangat dapat disesuaikan untuk aplikasi dalam pembuatan logam, rekayasa struktural, dan manufaktur industri.mesin memungkinkan efisien, operasi otomatis sambil secara konsisten mempertahankan kualitas unggul di berbagai jenis bahan dan ketebalan.
Parameter Teknis Produk
| Tidak ada |
nama proyek |
parameter |
unit |
| 1 |
Ukuran pengolahan pipa |
tabung bulat Φ20mm-φ240mm,panjang sisi baja dari alur sudut persegi tabung baja≤240mm,L≤12000mm; |
mm |
| 2 |
Rute sumbu X |
300 |
mm |
| 3 |
Jalur sumbu Y |
12000 |
mm |
| 4 |
Rute sumbu Z |
120 |
mm |
| 5 |
Keakuratan penentuan posisi sumbu X, Y |
± 0,05/1000mm |
mm |
| 6 |
sumbu X dan Y |
± 0,03/1000mm |
mm |
| 7 |
Panjang yang disesuaikan |
≤30Dengan akurasi pemotongan yang dijamin |
mm |
| 8 |
daya laser |
MAX6000 |
w |
| 9 |
sistem kontrol |
EOE-HZH |
|
| 10 |
Sumber daya listrikpersyaratan |
380V/50Hz |
V |
Sistem kontrol listrik
Sistem kontrol listrik mesin pemotong pipa serat optik seri 2412 terutama terdiri dari sistem kontrol numerik, sistem servo dan sistem listrik tegangan rendah.Mesin pemotong laser dilengkapi dengan sistem CNC kinerja tinggi, yang didasarkan pada Windows PC sistem CNC, dengan kecepatan masukan cepat dan operasi yang nyaman; sistem servo adalah kinerja tinggi AC servo motor dan driver, stabil dan andal,Kinerja dinamis yang baik, kapasitas beban yang kuat dan operasi yang nyaman.sehingga mengurangi tombol operasi dan menyederhanakan panel operasiBerbagai cara ditampilkan oleh menu untuk membuat operasi intuitif.
1Gambar mengadopsi perangkat lunak Solidworks 3D untuk mengekspor file format IGS, dan mendukung kalibrasi satu klik dari tingkat tabung persegi dan posisi otomatis fungsi rotasi pusat pipa.
2. Dengan fungsi kontrol daya laser khusus
Menurut parameter kecepatan dan daya yang ditetapkan oleh operator, the size of the laser power can be accurately adjusted to ensure that the machine tool can still obtain the corresponding best laser cutting power at the different speed of acceleration and deceleration.
3. Mudah diprogramUntuk artefak program menggunakan bahasa pemrograman tingkat tinggi CNC umum, mudah dipelajari.
4. Fungsi pemrosesan yang kuat
Mesin ini memiliki berbagai instruksi pemrosesan dan fungsi tambahan, untuk berbagai grafis yang kompleks dapat diedit oleh instruksi.
5. Keakuratan pemrosesan yang tinggi
Karena mesin memiliki kinerja dinamis drive elektromekanik yang baik, sehingga pengolahan yang baik mengikuti, presisi tinggi.
6. ZAxis dapat mengikuti dan kontrol numerik
Untuk memecahkan masalah kualitas pemotongan yang disebabkan oleh permukaan pipa yang tidak rata, kepala pemotongan (sumbu Z) Harus mengikuti untuk menjaga fokus konstan.Dengan fungsi tampilan dan kontrol yang sama dengan sumbu X dan Y
7. tampilan grafis
Dengan fungsi tampilan grafis analog dan tampilan pelacakan grafis dinamis, membuat pemesinan lebih intuitif dan mudah dipantau dan dikontrol.
8. Fungsi alarm beberapa
Sistem CNC memiliki alarm cek diri dan fungsi perlindungan otomatis, dan juga memiliki tampilan alarm dan perlindungan otomatis untuk kondisi eksternal.
9. sistem kontrol numerik Sistem ini mengadopsi struktur terintegrasi, struktur unit operasi kontrol dan tampilan pusat.Unit operasi tampilan memberikan antarmuka manusia-mesin yang baik dan menampilkan berbagai informasi operasiPanel operasi memiliki tombol fungsi untuk operasi mesin.
10Sistem listrik tegangan rendah
Sistem listrik tegangan rendah terletak di lemari kontrol listrik, yang merupakan bagian antarmuka dari kontrol listrik dari seluruh mesin.kontaktor, sistem servo drive yang dibutuhkan oleh sistem kontrol listrik semuanya dipasang di kabinet kontrol listrik.
Dirancang terutama untuk memotong berbagai bahan pipa, peralatan ini cocok untuk pipa baja karbon biasa, pipa baja tahan karat, pipa paduan aluminium, dan pipa tembaga.Ini mampu menangani bahan yang berbeda dengan presisi, memastikan pemotongan yang bersih dan akurat sambil menjaga integritas permukaan pipa.dan produksi industri di mana beberapa jenis pipa diproses.
