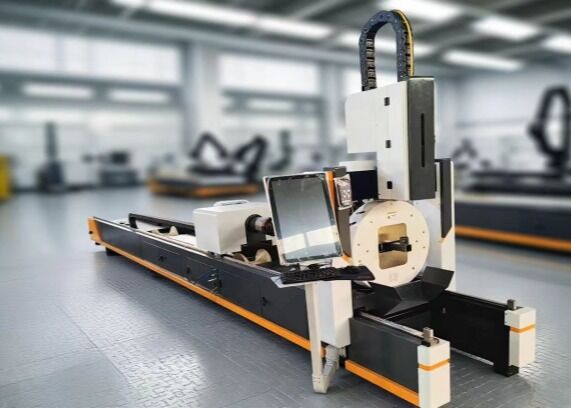

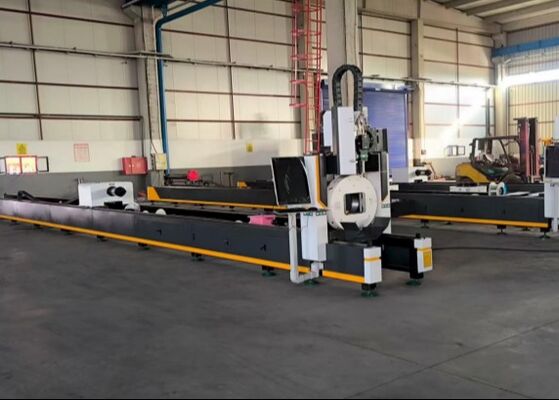

Model LC2412 CNC Laser Tube Cutting Machine Menggunakan Daya Laser MAX6000

Mesin Pemotong Tabung Laser CNC Model LC2412 Menggunakan Kekuatan Laser MAX6000

Pengenalan Produk:

Mesin pemotongan tabung laser terutama dirancang untuk memproses berbagai macam bahan pipa dan tabung, termasuk pipa baja karbon biasa, pipa baja tahan karat, pipa paduan aluminium, dan pipa tembaga. Mesin ini menghasilkan pemotongan presisi tinggi dengan tepi halus dan bebas duri, memastikan distorsi termal minimal dan akurasi dimensi superior. Sistem ini mendukung pola pemotongan yang kompleks, termasuk potongan miring, takik, dan lubang, sehingga sangat serbaguna untuk aplikasi dalam fabrikasi logam, teknik struktural, dan manufaktur industri. Teknologi laser canggihnya memungkinkan pengoperasian yang efisien dan otomatis dengan tetap menjaga kualitas yang konsisten di berbagai jenis dan ketebalan material.

Parameter Teknis Produk

1.2Komposisi utama produk

Komponen utama mesin pemotong pipa serat optik seri adalah: mesin mesin, sistem kontrol, laser, chiller, dll.

1.3. Alat mesin bagian mesin utama

Bagian utama dari peralatan mesin adalah bagian utama dari mesin pemotong pipa serat optik, fungsi pemotongan dan akurasi pemotongan diwujudkan oleh bagian host, bagian host dari tempat tidur dan chuck depan, chuck belakang, perangkat balok dan sumbu x, perangkat sumbu z, kepala laser, perangkat pendukung roda diameter variabel, sistem bantu (pelumasan, jalur udara dan saluran air), kabinet kontrol listrik, layar operasi, panel operasi, dll.

1.4 Bagian kendali kelistrikan

Sistem kontrol kelistrikan mesin pemotong pipa serat optik merupakan bagian penting untuk memastikan jalannya berbagai grafik. Sistem kendali kelistrikan terutama terdiri dari sistem kendali numerik dan sistem kelistrikan tegangan rendah.

Sistem mesin CNC dilengkapi dengan sistem CNC berkinerja tinggi, yang didasarkan pada platform operasi windows, pengoperasian yang stabil dan andal, serta memiliki karakteristik kecepatan penyisipan yang cepat, pengoperasian yang mudah, kinerja dinamis yang baik, dan kapasitas beban yang kuat.

1.5 Sistem kelistrikan tegangan rendah

Sistem kelistrikan tegangan rendah terletak di kabinet kendali kelistrikan, yang merupakan bagian antarmuka kendali kelistrikan seluruh mesin. Berbagai komponen asli sistem kelistrikan diproduksi oleh produsen ternama dalam dan luar negeri untuk menjamin kestabilan, keandalan, dan sensitivitas dalam pengoperasiannya. Motor penggeraknya adalah motor servo AC, motor servo AC digunakan untuk menggerakkan sumbu X dan sumbu Y alat mesin, ditandai dengan performa akselerasi yang baik, kecepatan respon yang cepat, sumbu Z alat mesin untuk sumbu umpan, menggunakan motor servo AC (dengan kunci penahan) penggerak: kepala pemotongan sumbu Z, karakteristik untuk karakteristik respons dinamis yang baik, baik kontrol tindak lanjut maupun kontrol NC.

2.Struktur, fungsi dan prinsip kerja komponen utama atau unit fungsional

2.1 Bagian tubuh tempat tidur

Melalui sistem kontrol numerik untuk mengontrol penggerak motor servo AC-nya, rak roda gigi penggerak motor untuk mencapai arah gerakan bolak-balik Y, untuk mencapai gerakan cepat. Rak poros Y dan rel pemandu linier mengadopsi produk presisi tinggi untuk memastikan keakuratan transmisi secara efektif; kendalikan sakelar terbatas di kedua ujung perjalanan, dan pasang perangkat batas keras untuk secara efektif memastikan keamanan peralatan mesin. Mesin utama dilengkapi dengan oli pelumas otomatis ke bagian alas yang bergerak untuk memastikan pengoperasian bagian yang bergerak dalam kondisi baik dan meningkatkan masa pakai rel pemandu, roda gigi, dan rak.

2.2 Anggota silang dan perangkat sumbu X dan sumbu Z
Sinar menghilangkan tekanan internal setelah anil, dan waktu getaran kemudian diproses setelah pemesinan kasar untuk memastikan kekakuan dan stabilitas bagian penggerak kepala laser. Sumbu X dan sumbu Z digerakkan oleh modul presisi tinggi. Dalam proses pergerakan, saklar batas mengontrol langkah hingga batas, dan terdapat bantalan elastis batas mekanis di kedua ujungnya untuk menjamin keamanan pengoperasian sistem.

Perangkat sumbu Z terutama menyadari pergerakan kepala laser atas dan bawah. Pergerakan atas dan bawah kepala laser diselesaikan oleh sistem kontrol numerik yang mengendalikan motor servo, dan motor menggerakkan modul linier, yang menggerakkan gerakan bolak-balik ke atas dan ke bawah dari skateboard sumbu Z. Ujung atas dan bawah menggunakan sakelar jarak untuk mengontrol perjalanan, untuk memastikan keamanan dan keandalan pergerakan.

Dirancang terutama untuk memotong berbagai bahan pipa, peralatan ini cocok untuk pipa baja karbon biasa, pipa baja tahan karat, pipa paduan aluminium, dan pipa tembaga. Ia mampu menangani material yang berbeda-beda ini dengan presisi, memastikan pemotongan yang bersih dan akurat sekaligus menjaga integritas permukaan pipa. Fleksibilitas ini menjadikannya ideal untuk aplikasi dalam fabrikasi logam, konstruksi, dan produksi industri di mana berbagai jenis pipa diproses.
