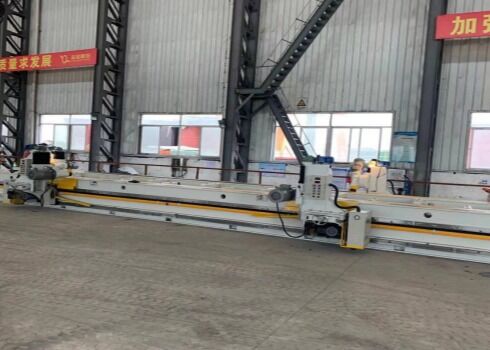

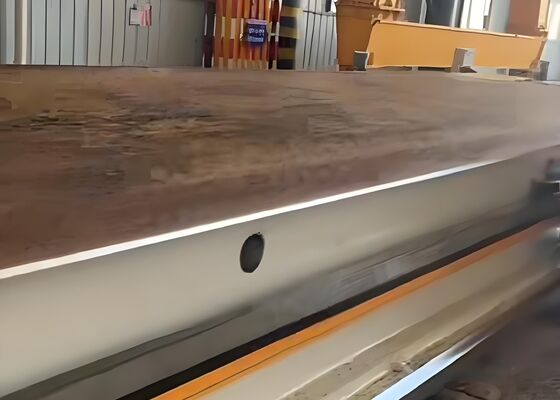

100-1500mm/min Kecepatan penggilingan Mesin penggilingan kepala bertenaga ganda
Gambaran umum:
Mesin penggilingan seri XB tanpa balok tekanan adalah peralatan penggilingan baru yang canggih dan efisien yang dikembangkan dan diproduksi secara independen oleh perusahaan kami,dan satu-satunya produk yang telah memperoleh paten model utilitas nasional yang dikeluarkan oleh Kantor Paten NegaraHal ini banyak digunakan dalam pembuatan peralatan di industri seperti kapal tekanan, boiler, pembuatan kapal, formwork besar dan mesin, struktur baja, tenaga, dan kimia,dan sangat cocok untuk penggilingan plat paduan khusus dan bahan baru, serta untuk pengolahan pra-pengelasan plat.
Komposisi peralatan:
Peralatan ini terutama terdiri dari bagian-bagian berikut: (1) mesin tempat tidur, (2) meja kerja (dengan chuck elektromagnetik), (3) guide rail, (4) kolom angkat, (5) kepala mesin penggiling, (6) power trolley,(7) kepala pemotong penggilingan, (8) kotak kontrol listrik, (9) perangkat pelumasan, (10) perangkat konduktif, (11) perangkat pelindung, (12) perangkat penentuan posisi, (13) perangkat pendukung bahan, (14) cat, (15) kepala pemotong alat pemotong.
Spesifikasi:
| Tidak ada |
Posisi
|
Nilai parameter |
Satuan
|
Pengamatan
|
| 1 |
Panjang penggilingan yang efektif
|
3000 |
mm |
Kepala daya ganda memotong secara bersamaan ke arah yang sama dalam satu kali melewati, mencapai pemotongan efektif 3000 mm.
|
| 2 |
Ketebalan pelat pengolahan
|
5-300 |
mm |
|
| |
Lebar pelat mesin
|
100 |
mm |
Lebar lembar tidak kurang dari 100 mm.
|
| 3 |
Sudut penggilingan |
0-85,
-45-0
|
o |
Sudut miring depan: 0°85°
Sudut miring belakang: 0 ′-45°
|
| 4 |
Kecepatan pelayaran cepat.
|
2500 |
mm/menit |
|
| 5 |
Kecepatan penggilingan |
100-1500 |
mm/menit |
Berdasarkan bahan dan kedalaman potong
|
| 6 |
Titik penggilingan horizontal maksimum |
≥ 300mm |
|
| 7 |
Titik penggilingan vertikal maksimum |
≥ 500mm |
|
| 8 |
Keruwetan permukaan mesin |
Ra3.2-12.5 |
Berdasarkan kecepatan berjalan
|
| 9 |
Kejujuran jalur panduan tempat tidur
|
≤ 0,40mm/3000 |
Satu sisi |
| 11 |
Kekuatan penggilingan kecepatan kepala
|
960 |
r/menit |
Tipe planet bebas minyak DLT-2, sederhana dan praktis |
| 13 |
Diameter pemotong milling
|
125 |
mm |
Universal 160
|
| 14 |
Jumlah penggerak magnet permanen (ukuran penggerak 400x220)
|
6 |
Set |
Dibuat oleh produsen profesional, tidak dibuat di dalam perusahaan kami |
| 15 |
Kekuatan hisap elektro-magnet permanen |
3 |
T |
|
| 16 |
Perangkat penghentian bahan manual
|
4 |
Set |
Kejujuran 0,40mm/30000
|
| 17 |
Kerangka material pendukung utama
|
5 |
Set |
1.2M/permukaan atas dengan roda universal |
| 18 |
Ketinggian meja kerja dari tanah |
900 |
mm |
Ketinggian bantalan pemasangan 50 mm
|
| 19 |
Lebar meja kerja
|
520 |
mm |
Lebar meja kerja vertikal |
| 20 |
Panjang pengikat yang efektif dari meja kerja |
3000 |
mm |
Panjang total meja kerja: 5500mm
|
| 19 |
Daya motor pakan
|
1.5 |
KW |
Konverter frekuensi Schneider Electric
|
| 20 |
Tenaga mesin penggilingan
|
7.5 |
KW |
Pengontrol kecepatan frekuensi variabel, konverter frekuensi Schneider Electric. |
| 21 |
Kekuatan motor angkat
|
0.75 |
KW |
|
| 22 |
Daya motor pompa minyak pelumasan |
100 |
W |
|
| 23 |
Dimensi peralatan
|
Panjang 5500mm × 2700mm (termasuk bingkai pendukung) × Tinggi 2100mm
|
| 24 |
Sumber daya listrik |
Tiga fase tiga kabel 380VAC (±15%), 50Hz (±1Hz)
|
| 25 |
Kondisi Lingkungan
|
-10°C sampai -45°C, kelembaban relatif: 20%~95%
|
| 26 |
Kebisingan saat mesin tidak bekerja
|
< 85dB ((A) |
| 27 |
Ketinggian |
< 1500m |
Fitur struktural:
1. Dual Drive Dual Power Kepala:
Kepala dual-power mengacu pada dua unit drive independen dan kepala kekuatan penggilingan yang dipasang pada rel panduan mesin penggilingan XB-3 meter (jarak penggilingan efektif).Dua unit dapat dikendalikan secara individual atau bersama-sama, memungkinkan penggilingan bersamaan atau individual dari sisi bevel dan ujung yang berbeda dari lembaran logam.
Panjang pemotongan efektif maksimum per instalasi dengan kepala daya ganda: 3 meter untuk XB-3.
Panjang peralatan dan dimensi pemasangan meja yang efektif: Karena pemasangan dua mekanisme berjalan dan dua kepala daya pada satu rel panduan, ketika menggiling lembaran logam panjang 3 meter,panjang pemotongan efektif dari setiap kepala pemotong dan pelepasan alat harus dipertimbangkanOleh karena itu, panjang rel panduan harus 5,5 meter.
Fungsi kepala dual-power dual-drive adalah: ketika menggiling plat tebal dengan sudut besar dan izin yang besar, di mana satu kepala daya tidak dapat menyelesaikan pemotongan dalam satu operasi,kepala mesin lainnya menggiling jumlah pemotongan yang tersisaHal ini memungkinkan kedua kepala daya untuk menyelesaikan pemotongan dalam satu operasi, menghilangkan kebutuhan untuk satu kepala daya untuk menggiling bolak-balik beberapa kali.ketika tepi ujung dan bevel diperlukan, penyesuaian sudut kepala daya memungkinkan untuk pemotongan tunggal. (Dua drive, dua kekuatan kepala penggilingan lembaran logam dengan beveling sisi ganda meningkatkan efisiensi produksi,menghilangkan kebutuhan untuk membalik dan kembali menghadap lembar format besar, dan meningkatkan keamanan.)
2. Electromagnetic Chucks on the Table: Meja menggunakan electromagnetic chucks untuk memperbaiki workpiece, membuat operasi nyaman dan menyediakan ruang instalasi yang luas.Dimensi masing-masing Chuck (lebar x panjang): 220 × 400 mm, dengan 6 kelompok yang disusun sepanjang panjang, secara efektif mengurangi jarak hisap meja.
3. Segmented Guide Rails: (konfigurasi top-of-the-line) Dimensi guide rail: 40*80*600 mm, bahan: 40CrMo, tertahan secara integral, frekuensi tinggi dipadamkan hingga kekerasan HRC48-50,tanah presisi untuk memastikan pemasangan segmen yang akurat. Jika peralatan telah digunakan untuk jangka waktu yang lama, rel panduan dapat dilepas untuk perbaikan atau penggantian, mengembalikan akurasi dan memperpanjang umur peralatan;tegak lurus tidak lebih dari 0.40 mm/3000 mm.
4Motor Kepala Potensi Pemotongan: Kekuatan meningkat menjadi 7.5 KW, menggunakan motor merek dengan kontrol kecepatan frekuensi variabel, cocok untuk berbagai kekuatan logam lembaran.
5Sudut penggilingan kepala daya: Kedua kepala daya dapat mencapai pengaturan sudut apa pun dari -45° sampai 85°.
6. Kepala Pemotong Penggilingan: Menggunakan kepala pemotong 75 ° kekuatan tinggi (Φ125-Φ160) untuk mengurangi area kontak pemotongan, menurunkan suhu pemotongan, dan mengurangi keausan alat.
7. Travel Reducer: permukaan gigi yang keras poros paralel heliks gear berisik rendah torsi tinggi reducer.
Model: FCA77/142.27-IEC90B5/YF90L-4 regulasi kecepatan konversi frekuensi, dengan modul pemisahan untuk koneksi ke motor (dalam model biasa, jika motor rusak,Reduktor harus diperbaiki secara bersamaan).
8Kecepatan perjalanan penggilingan: Kecepatan penggilingan disesuaikan dengan regulasi kecepatan konversi frekuensi dari motor pakan untuk mengakomodasi bahan, ketebalan, sudut bevel, dan ukuran yang berbeda.Kecepatan penggilingan biasanya 100-1000 mm/menit.
9. Desain Mesin Terintegrasi: Untuk meningkatkan akurasi lurus keseluruhan dan kekakuan mesin penggiling, desain ini menggunakan desain terintegrasi.
10. Support Frame: Mengingat lebar maksimum plat persegi yang digunakan adalah 2 meter, panjang frame pendukung ditingkatkan menjadi 1,2 meter.Lebar meja juga dirancang untuk dukungan yang lebih baik dari pelat bajaMesin ini dilengkapi dengan 5 set rak pendukung material.
11. posisi standar adalah dengan meja kerja dekat dengan kepala mesin penggilingan.perangkat ini harus dihapus secara manual sebelum penggilingan dapat dimulai.
12. 95% dari komponen listrik di mesin penggiling ini adalah merek Schneider Electric.
13Dimensi peralatan: Panjang x Lebar x Tinggi 5500 x 2700 x 2100 mm
