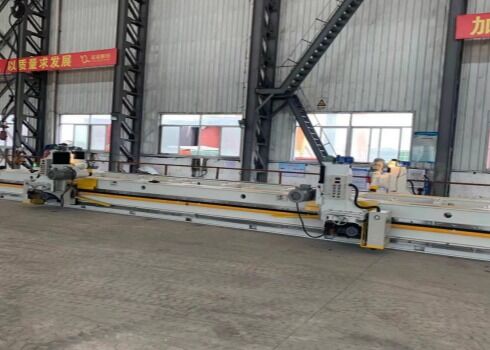

Pelat Mesin Tebal 5-300mm Penggerak Ganda Mesin Milling Lebar Pelat Mesin 100mm
Gambaran Umum:
Mesin milling seri XB tanpa balok tekanan adalah peralatan milling baru yang canggih dan efisien yang dikembangkan dan diproduksi secara independen oleh perusahaan kami, dan merupakan satu-satunya produk yang memperoleh paten model utilitas nasional yang dikeluarkan oleh Kantor Paten Negara. Produk ini banyak digunakan dalam pembuatan peralatan di industri seperti bejana tekan, boiler, pembuatan kapal, cetakan besar dan mesin, struktur baja, tenaga, dan bahan kimia, dan sangat cocok untuk milling pelat paduan khusus dan material baru, serta untuk pemrosesan pra-pengelasan pelat.
Komposisi Peralatan:
Peralatan ini terutama terdiri dari bagian-bagian berikut: (1) rangka mesin, (2) meja kerja (dengan chuck elektromagnetik), (3) rel pemandu, (4) kolom pengangkat, (5) kepala daya milling, (6) troli daya, (7) kepala pahat milling, (8) kotak kontrol listrik, (9) perangkat pelumasan, (10) perangkat konduktif, (11) perangkat pelindung, (12) perangkat pemosisian, (13) perangkat pendukung material, (14) cat, (15) kepala pahat pemotong.
Spesifikasi:
| NO |
Item
|
Nilai Parameter |
Satuan
|
Catatan
|
| 1 |
Panjang milling efektif
|
3000 |
mm |
Kepala daya ganda secara bersamaan memotong ke arah yang sama dalam satu lintasan, mencapai pemotongan efektif 3000 mm.
|
| 2 |
Ketebalan pelat mesin
|
5-300 |
mm |
|
| |
Lebar pelat mesin
|
100 |
mm |
Lebar pelat tidak kurang dari 100 mm.
|
| 3 |
Sudut milling |
0-85,
-45-0
|
º |
Sudut bevel depan: 0～85°
Sudut bevel belakang: 0～-45°
|
| 4 |
Kecepatan gerak cepat
|
2500 |
mm/menit |
|
| 5 |
Kecepatan milling |
100-1500 |
mm/menit |
Berdasarkan material dan kedalaman pemotongan
|
| 6 |
Gerakan milling horizontal maksimum |
≥300mm |
|
| 7 |
Gerakan milling vertikal maksimum |
≥500mm |
|
| 8 |
Kekasaran permukaan mesin |
Ra3.2-12.5 |
Berdasarkan kecepatan gerak
|
| 9 |
Kelurusan rel pemandu rangka mesin
|
≤0.40mm/3000 |
Satu sisi |
| 11 |
Kecepatan kepala daya milling
|
960 |
r/menit |
Tipe planet bebas oli DLT-2, sederhana dan praktis |
| 13 |
Diameter pahat milling
|
125 |
mm |
Universal 160
|
| 14 |
Jumlah chuck magnet permanen elektro (ukuran chuck 400x220)
|
6 |
Set |
Diproduksi oleh produsen profesional, tidak dibuat sendiri oleh perusahaan kami |
| 15 |
Daya hisap chuck magnet permanen elektro |
3 |
T |
|
| 16 |
Perangkat penghenti material manual
|
4 |
Set |
Kelurusan 0.40mm/30000
|
| 17 |
Rangka pendukung material utama
|
5 |
Set |
1.2M/permukaan atas dengan roda kastor universal |
| 18 |
Tinggi meja kerja dari tanah |
900 |
mm |
Tinggi bantalan pemasangan 50mm
|
| 19 |
Lebar meja kerja
|
520 |
mm |
Lebar meja kerja vertikal |
| 20 |
Panjang penjepitan efektif meja kerja |
3000 |
mm |
Panjang total meja kerja: 5500mm
|
| 19 |
Daya motor penggerak
|
1.5 |
KW |
Konverter frekuensi Schneider Electric
|
| 20 |
Daya motor milling
|
7.5 |
KW |
Kontrol kecepatan frekuensi variabel. Konverter frekuensi Schneider Electric. |
| 21 |
Daya motor pengangkat
|
0.75 |
KW |
|
| 22 |
Daya motor pompa oli pelumas |
100 |
W |
|
| 23 |
Dimensi peralatan
|
Panjang 5500mm × 2700mm (termasuk rangka pendukung) × Tinggi 2100mm
|
| 24 |
Catu daya |
Tiga fase tiga kawat 380VAC (±15%), 50Hz (±1Hz)
|
| 25 |
Kondisi lingkungan
|
-10°C hingga -45°C, Kelembaban relatif: 20%—95%
|
| 26 |
Kebisingan idle mesin perkakas
|
＜85dB(A) |
| 27 |
Ketinggian |
＜1500m |
Fitur Struktural:
1. Sistem Pelumasan: Sistem pelumasan otomatis diadopsi. Pompa pelumasan dipasang di sisi belakang kanan mekanisme penggerak, menggunakan metode pelumasan otomatis yang diatur waktunya dan terukur. Selama pengoperasian mesin, pelumasan rel pemandu dapat dilakukan sesuai kebutuhan, yang nyaman dan cepat.
2. Perangkat Konduktif: Digunakan kabel kontak geser empat inti yang aman dan andal untuk crane berjalan. Estetis dan sangat efektif.
3. Perangkat Pelindung: Peralatan menggunakan perangkat gesekan lunak pada titik kontak dengan rel pemandu, memberikan perlindungan sekunder dan mencegah serpihan besi jatuh ke sisi dalam pelat geser, memastikan keamanan dan keandalan. Chuck magnet permanen elektro harus dirancang dengan mekanisme perlindungan elektromagnetik untuk memastikan bahwa daya hisap chuck tidak hilang jika terjadi kegagalan daya mendadak, mencegah kepala milling menabrak benda kerja karena inersia dan menyebabkan kecelakaan keselamatan. Perangkat batas anti-tabrakan dipasang di kedua ujung peralatan, dan perangkat listrik keselamatan anti-tabrakan dipasang di antara kedua unit. Rel pemandu sumbu Y dan Z dilengkapi dengan penutup bellow untuk perlindungan, terutama untuk mencegah kerusakan pada rel pemandu dari gaya eksternal dan pemotongan.
4. Perangkat Pemosisian: Perangkat penghenti manual dirancang di sisi meja kerja di dekat kepala milling. Setelah memposisikan benda kerja, perangkat penghenti ini harus dilepas secara manual sebelum milling dapat dimulai.
5. Perangkat Pendukung Material: Rangka meja kerja tambahan dikonfigurasi di satu sisi meja kerja untuk mendukung pemuatan komponen berukuran besar. Permukaan atas dilengkapi dengan roller poliuretan untuk memastikan pengumpanan yang akurat dan mudah, meminimalkan gesekan dengan benda kerja. Perangkat ini juga memiliki jejak kaki yang kecil, nyaman digunakan, dan mudah dioperasikan. Rangka pendukung material berukuran 1200x120x120x6 mm dan dilengkapi dengan roller universal di permukaan atas (3 roller per rangka pendukung). Total 5 set dikonfigurasi di sepanjang panjang peralatan.
6. Cat: Primer adalah cat anti-karat, dan cat akhir adalah cat kulit jeruk. Warnanya adalah warna pabrik standar perusahaan kami, abu-abu es GY09, dengan aksen merah dan kuning pada area pelindung. Estetis.
7. Alat potong dan kepala pahat: Berdasarkan kondisi pemesinan pelanggan pelat baja berkekuatan tinggi Q460 C, kepala pahat berkekuatan tinggi 75° Φ125--160 diadopsi untuk mengurangi area kontak pemotongan, mengurangi suhu pemotongan dan keausan sisipan; sisipan karbida seri YT/YW dapat digunakan.
