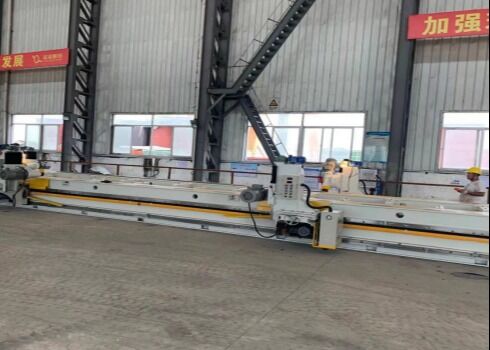

3000mm Panjang Milling Beamless Dual Drive Dual-Power Kepala Milling Mesin Model XB-3
Gambaran umum:
Mesin penggilingan seri XB tanpa balok tekanan adalah peralatan penggilingan baru yang canggih dan efisien yang dikembangkan dan diproduksi secara independen oleh perusahaan kami,dan satu-satunya produk yang telah memperoleh paten model utilitas nasional yang dikeluarkan oleh Kantor Paten NegaraHal ini banyak digunakan dalam pembuatan peralatan di industri seperti kapal tekanan, boiler, pembuatan kapal, formwork besar dan mesin, struktur baja, tenaga, dan kimia,dan sangat cocok untuk penggilingan plat paduan khusus dan bahan baru, serta untuk pengolahan pra-pengelasan plat.
Komposisi peralatan:
Peralatan ini terutama terdiri dari bagian-bagian berikut: (1) mesin tempat tidur, (2) meja kerja (dengan chuck elektromagnetik), (3) guide rail, (4) kolom angkat, (5) kepala mesin penggiling, (6) power trolley,(7) kepala pemotong penggilingan, (8) kotak kontrol listrik, (9) perangkat pelumasan, (10) perangkat konduktif, (11) perangkat pelindung, (12) perangkat penentuan posisi, (13) perangkat pendukung bahan, (14) cat, (15) kepala pemotong alat pemotong.
Spesifikasi:
| Tidak ada |
Posisi
|
Nilai parameter |
Satuan
|
Pengamatan
|
| 1 |
Panjang penggilingan yang efektif
|
3000 |
mm |
Kepala daya ganda memotong secara bersamaan ke arah yang sama dalam satu kali melewati, mencapai pemotongan efektif 3000 mm.
|
| 2 |
Ketebalan pelat pengolahan
|
5-300 |
mm |
|
| |
Lebar pelat mesin
|
100 |
mm |
Lebar lembar tidak kurang dari 100 mm.
|
| 3 |
Sudut penggilingan |
0-85,
-45-0
|
o |
Sudut miring depan: 0°85°
Sudut miring belakang: 0 ′-45°
|
| 4 |
Kecepatan pelayaran cepat.
|
2500 |
mm/menit |
|
| 5 |
Kecepatan penggilingan |
100-1500 |
mm/menit |
Berdasarkan bahan dan kedalaman potong
|
| 6 |
Titik penggilingan horizontal maksimum |
≥ 300mm |
|
| 7 |
Titik penggilingan vertikal maksimum |
≥ 500mm |
|
| 8 |
Keruwetan permukaan mesin |
Ra3.2-12.5 |
Berdasarkan kecepatan berjalan
|
| 9 |
Kejujuran jalur panduan tempat tidur
|
≤ 0,40mm/3000 |
Satu sisi |
| 11 |
Kekuatan penggilingan kecepatan kepala
|
960 |
r/menit |
Tipe planet bebas minyak DLT-2, sederhana dan praktis |
| 13 |
Diameter pemotong milling
|
125 |
mm |
Universal 160
|
| 14 |
Jumlah penggerak magnet permanen (ukuran penggerak 400x220)
|
6 |
Set |
Dibuat oleh produsen profesional, tidak dibuat di dalam perusahaan kami |
| 15 |
Kekuatan hisap elektro-magnet permanen |
3 |
T |
|
| 16 |
Perangkat penghentian bahan manual
|
4 |
Set |
Kejujuran 0,40mm/30000
|
| 17 |
Kerangka material pendukung utama
|
5 |
Set |
1.2M/permukaan atas dengan roda universal |
| 18 |
Ketinggian meja kerja dari tanah |
900 |
mm |
Ketinggian bantalan pemasangan 50 mm
|
| 19 |
Lebar meja kerja
|
520 |
mm |
Lebar meja kerja vertikal |
| 20 |
Panjang pengikat yang efektif dari meja kerja |
3000 |
mm |
Panjang total meja kerja: 5500mm
|
| 19 |
Daya motor pakan
|
1.5 |
KW |
Konverter frekuensi Schneider Electric
|
| 20 |
Tenaga mesin penggilingan
|
7.5 |
KW |
Pengontrol kecepatan frekuensi variabel, konverter frekuensi Schneider Electric. |
| 21 |
Kekuatan motor angkat
|
0.75 |
KW |
|
| 22 |
Daya motor pompa minyak pelumasan |
100 |
W |
|
| 23 |
Dimensi peralatan
|
Panjang 5500mm × 2700mm (termasuk bingkai pendukung) × Tinggi 2100mm
|
| 24 |
Sumber daya listrik |
Tiga fase tiga kabel 380VAC (±15%), 50Hz (±1Hz)
|
| 25 |
Kondisi Lingkungan
|
-10°C sampai -45°C, kelembaban relatif: 20%~95%
|
| 26 |
Kebisingan saat mesin tidak bekerja
|
< 85dB ((A) |
| 27 |
Ketinggian |
< 1500m |
Fitur struktural:
1. tempat tidur mesin dibangun dari plat baja karbon berkualitas tinggi, dengan desain las yang lancar dan tata letak rasional.dan transportasi yang nyamanSelain itu, ia mengalami perawatan penuaan secara keseluruhan untuk secara efektif menghilangkan tekanan internal.memberikan permukaan referensi tunggal setelah pemesinan, yang menjamin kelancaran saat pemotongan yang sebenarnya (dibandingkan dengan kombinasi tipe dasar dan digantung yang memiliki dua permukaan referensi, desain ini lebih baik memastikan kelancaran).
2. Meja ini menggunakan penggerak elektromagnetik untuk memperbaiki benda kerja, menawarkan operasi yang nyaman dan ruang pemasangan yang luas.dengan 6 chucks diatur sepanjang panjang, secara efektif mengurangi jarak hisap meja.
3. Segmented Guide Rails: (konfigurasi top-of-the-line) Dimensi guide rail: 40 * 80 * 600mm, bahan: 40CrMo, terkulai dan diperkuat secara integral,berfrekuensi tinggi yang dikeraskan hingga kekerasan HRC48-50Jika peralatan telah digunakan untuk jangka waktu yang lama,rel panduan dapat dilepas untuk diperbaiki atau diganti untuk mengembalikan akurasi dan memperpanjang umur peralatan; lurus tidak lebih dari 0,40mm/3000mm.
4. Kolom angkat: Kolom diborgol ke slide. Slide terbuat dari besi cor kekuatan tinggi (HT-250), secara integral dibuang dan kemudian diproses. Slide dapat bergerak kiri dan kanan pada rel panduan tempat tidur,sedangkan kolom dapat bergerak maju dan mundur tegak lurus ke tempat tidur. Sekrup geser angkat pada kolom digerakkan oleh motor dan reduksi untuk mencapai angkat dan menurunkan listrik,atau manual mengangkat. switch batas dipasang di kedua sisi atas dan bawah kolom angkat untuk memastikan bahwa kepala daya tidak melebihi jangkauan perjalanan karena kelalaian operator selama mengangkat,sehingga mencegah kecelakaan.
5Kepala mesin penggilingan menggunakan kepala penggilingan berkualitas tinggi yang dibuat sendiri yang dirancang khusus untuk mesin penggilingan tepi (produk yang stabil yang dirancang dan diproduksi secara independen oleh perusahaan).Kepala mesin penggilingan dipasang pada slide angkat di sisi kiri kolom dan dapat diangkat dan diturunkan secara listrik dengan sekrup slide kolomUntuk penyesuaian halus, penyesuaian manual diperlukan untuk memastikan keamanan dan akurasi selama pengaturan alat.Poros mesin cacing pada slide dapat miring pada sudut yang sesuai dengan bidang horizontal, memungkinkan pemesinan permukaan depan (0-85°) dan permukaan bawah (0-45°) ujung wajah atau bevel.Kecepatan feed penggilingan dapat disesuaikan setiap saat untuk memenuhi kebutuhan penggilingan pada kecepatan dan cepat kembaliIni juga memiliki fungsi penggilingan bergantian.
6Trolley tenaga memiliki desain yang tidak standar, diperbesar dan merupakan unit yang dirancang secara terpisah.Kebisingan rendah, pengurang torsi tinggi dengan gigi heliks poros paralel yang keras menggerakkan mesin melalui motor frekuensi variabel.memungkinkan regulasi kecepatan tanpa langkah dari mekanisme perjalanan. Kecepatan perjalanan dan penggilingan yang terperinci ditampilkan pada tampilan digital pada panel kontrol mesin penggilingan.Mesin ini memiliki dua troli daya independen, yang dapat dikendalikan secara independen atau bersama-sama.
7. Milling Cutter Head: Kepala milling cutter dari alat mesin ini menggunakan mesin milling yang berkualitas tinggi yang diproduksi secara domestik yang memenuhi standar nasional.Berdasarkan persyaratan pemesinan pelanggan untuk pelat baja kekuatan tinggi Q345D, kepala pemotong Φ125-160 dengan kekuatan tinggi 75 ° digunakan untuk mengurangi area kontak pemotongan, menurunkan suhu pemotongan, dan mengurangi keausan alat.
8. Kotak Kontrol Listrik: Ada dua set kotak kontrol listrik. Satu set dipasang di kolom kanan di sisi kanan tempat tidur mesin, terutama mengontrol pasokan listrik secara keseluruhan.Set lain dari kotak kontrol listrik dipasang tetap pada gerbong tenaga. panel kontrol listrik dipasang pada kolom, dekat permukaan operasi. menekan tombol yang diperlukan memungkinkan operasi mesin untuk penggilingan normal.Kecepatan perjalanan dan kecepatan kepala daya ditampilkan secara digital di panel kontrol.
