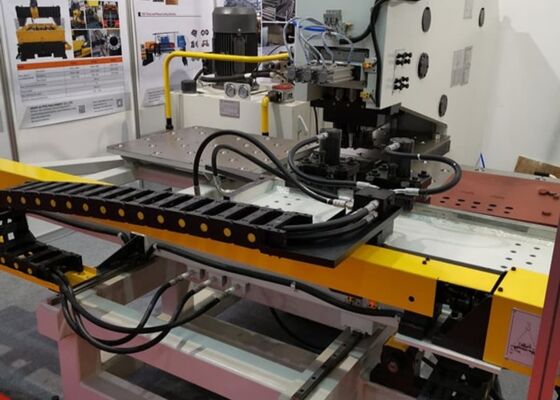

Mesin Pengeboran Lembar Berat BNCZ100 CNC Perusahaan Pabrik Baja
Industri yang berlaku:
Mesin CNC yang sangat khusus yang dirancang untuk menusuk dan menandai pelat baja di industri menara baja.Hal ini juga digunakan untuk operasi punching dan penandaan serupa di berbagai sektor lain.
Komponen utama:
Mesin ini terdiri dari unit utama, meja kerja, sistem penjepit hidrolik, modul pengeboran, modul perforasi, unit daya hidrolik, panel kontrol listrik, dan sistem pelumasan otomatis.
Spesifikasi:
| Model |
BNCZ100 |
| Ukuran maksimum benda kerja (mm) |
1500*800 |
| Max. diameter tusukan (mm) |
Φ26 |
| Diameter pengeboran maksimum (mm) |
Φ50 |
| Taper spindle pengeboran |
/ |
| Ketebalan lempeng (mm) |
Menonjok |
5️25 (Q235) |
| Pengeboran |
40 |
| Kekuatan pukulan (kN) |
1000/1200 |
| Kekuatan penandaan (kN) |
800/1200 |
| Jarak minimal antara lubang dan tepi plat (mm) |
Menonjok |
25 |
| Pengeboran |
Tergantung pada diameter lubang |
| Ukuran karakter ((mm) |
14*10*19 |
| Qty dari karakter |
12 |
| Stasiun mati |
4 |
| Kecepatan pemasangan pengeboran (mm/menit) |
25 ~ 280 |
| Jarak spindle pengeboran ((mm) |
180 |
| Kecepatan rotasi spindel pengeboran ((r/menit) |
120 ~ 560 |
| Mode pemrograman |
Pemrograman perintah, Auto CAD gambar atau tata letak perangkat lunak |
| Dimensi keseluruhan L*W*H (m) |
3.2*3*2.6 |
Fitur produk:
1Kerangka mesin dibangun menggunakan las pelat tipe C, memastikan kekakuan yang luar biasa sambil menyediakan area kerja yang luas.Ini dilengkapi dengan tiga stasiun die ̇ dua yang ditunjuk untuk menyumbat dan satu untuk menandai ̇ dengan beralih stasiun die otomatisSistem penjepit dapat disesuaikan, mampu mengamankan berbagai benda kerja, dan mencakup blok referensi untuk keselarasan yang tepat.Poros X dan Y didorong oleh servo motor dan sistem sekrup bolaOperator dapat memasukkan program benda kerja, yang dapat disimpan dan digunakan kembali untuk operasi di masa depan.
2Mesin ini menggabungkan teknologi CNC dan servo motor-driven feed, memastikan peningkatan efisiensi sambil menjaga akurasi yang konsisten untuk benda kerja.
3Komponen fungsional utama dirancang dengan konstruksi modular, memfasilitasi prosedur pemeliharaan dan perbaikan yang mudah.
4Hal ini mampu melakukan operasi punching dan menandai pada satu pelat baja.
5. Sistem ini menyediakan pemrograman intuitif, mendukung file CAD dan terintegrasi dengan lancar dengan program yang dihasilkan oleh perangkat lunak lofting.termasuk format NC1.
6Mesin ini dilengkapi dengan sistem deteksi kesalahan mandiri yang terintegrasi.
7. sumbu X dan Y didorong oleh servo motor, sekrup bola, dan panduan linier, memastikan presisi yang luar biasa.
8Struktur utama dibangun dari kerangka pelat baja las berbentuk C, menawarkan kekakuan yang luar biasa dan area operasi yang luas.
9Mesin ini memiliki tiga stasiun kerja, termasuk satu stasiun penandaan khusus, dengan fungsi switching stasiun otomatis.
10Sistem penjepit dirancang untuk mengakomodasi benda kerja dengan ketebalan yang berbeda.
11. sumbu X dan Y didorong oleh servo motor, sekrup bola, dan panduan linier presisi tinggi, didukung oleh sistem CNC dua sumbu untuk memastikan kontrol yang tepat dari posisi tusukan.
12Seluruh alur kerja pemrosesan sepenuhnya otomatis, yang mengharuskan operator hanya memasukkan gambar benda kerja ke komputer.
Rincian mesin:
Sistem metalworking khusus ini dirancang khusus untuk melakukan penumbukan, penandaan, dan pengeboran pada pelat baja yang digunakan dalam industri manufaktur menara baja.Ini menjamin akurasi mesin yang luar biasaSelain sektor menara baja, peralatan serbaguna ini menawarkan perforasi yang handal, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran,dan kemampuan penandaan untuk pelat logam di berbagai industriHal ini secara konsisten mencapai throughput operasi yang tinggi dan pengolahan yang tepat untuk berbagai benda kerja logam,Dengan demikian meningkatkan efisiensi alur kerja dan meningkatkan kualitas produk dalam banyak aplikasi industri.
