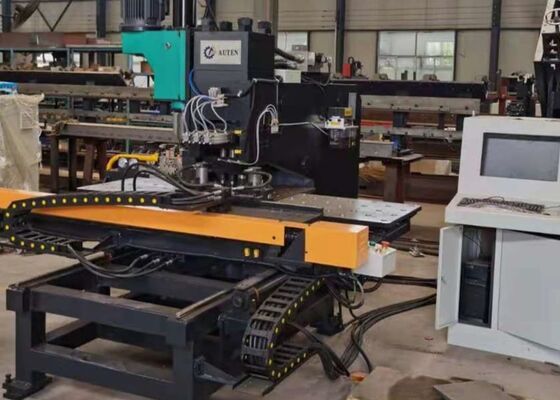

Kontraktor Baja Struktural C-Type Frame CNC Mesin Punching Infrastruktur Daya Produsen
Industri yang berlaku:
Mesin yang digunakan untuk perforasi efisiensi tinggi pada pelat penghubung yang banyak digunakan di industri jembatan, baja sudut dan struktur baja dll.
Spesifikasi:
| Model |
BNC100 |
| Ukuran maksimum benda kerja (mm) |
1500*800 |
| Max. diameter tusukan (mm) |
Φ26 |
| Diameter pengeboran maksimum (mm) |
/ |
| Taper spindle pengeboran |
/ |
| Ketebalan lempeng (mm) |
Menonjok |
5️25 (Q235) |
| Pengeboran |
/ |
| Kekuatan pukulan (kN) |
1000/1200 |
| Kekuatan penandaan (kN) |
800/1200 |
| Jarak minimal antara lubang dan tepi plat (mm) |
Menonjok |
25 |
| Pengeboran |
/ |
| Ukuran karakter ((mm) |
14*10*19 |
| Qty dari karakter |
12 |
| Stasiun mati |
3 |
| Kecepatan pemasangan pengeboran (mm/menit) |
/ |
| Jarak spindle pengeboran ((mm) |
/ |
| Kecepatan rotasi spindel pengeboran ((r/menit) |
/ |
| Mode pemrograman |
Pemrograman perintah, Auto CAD gambar atau tata letak perangkat lunak |
| Dimensi keseluruhan L*W*H (m) |
3.2*3*1.9 |
Fitur struktur:
1Badan pesawat adalah struktur las pelat baja berbentuk C dengan kekakuan yang baik dan ruang operasi yang besar.
2Mesin ini dilengkapi dengan tiga stasiun kerja (termasuk satu posisi mengetik),pergantian stasiun dilakukan secara otomatis.
3.Sistem pengikat yang cocok untuk ketebalan yang berbeda dari benda kerja,dengan blok nol acuan, benda kerja didukung oleh meja kerja bola.
4sumbu X dan sumbu Y yang dijalankan oleh servo motor + sekrup bola + panduan linier presisi yang digerakkan oleh sistem CNC sumbu ganda untuk mengontrol posisi tusukan.
5Seluruh proses pengolahan sepenuhnya otomatis, operator hanya perlu memasukkan gambar benda kerja ke dalam komputer.
Rincian:
1Struktur terbuka berbentuk C: Mesin ini adalah struktur terbuka C, yang meninggalkan lebih banyak ruang untuk operasi.
2Struktur pengelasan plat baja seluruhnya: Kerangka mesin, dasar dan meja kerja semuanya terbuat dari struktur baja las yang telah diobati dengan penuaan untuk memberikan kekuatan tinggi,kekakuan dan daya tahan yang baik.
3Empat posisi cetakan: Dilengkapi dengan empat posisi cetakan standar, 2 untuk menyumbat, 1 untuk mengebor dan 1 untuk menandai.
4Sistem penjepit: Ada total 2 set penjepit hidraulik untuk penjepit plat baja di atas meja kerja, yang dapat disesuaikan dengan potongan kerja yang berbeda, dengan blok referensi,dan benda kerja yang ditopang oleh meja kerja bola rolling.
5.Menggerakkan meja kerja: Servo Motors dilengkapi dengan papan kontrol Ballscrew bergerak. Dua penjepit menahan benda kerja saat bekerja.
6Aksi sumbu X dan sumbu Y: Gerakan sumbu X/Y didorong oleh dua pasangan panduan gulung linier berkapasitas tinggi di sisi kiri dan kanan,serta sekrup bola presisi dan ACmotor servo inersia besar untuk memastikan akurasi penentuan posisi sumbu X/Y yang tinggi.
7. Push tipe LubricationSystem: Dilengkapi dengan Manual-LubricationSystem untuk panduan linier dan BallScrew.
8Konfigurasi: Komponen hidraulik dan listrik utama yang digunakan dalam mesin alat ini semuanya diimpor dari luar negeri, dengan kualitas tinggi, keandalan yang baik, tingkat kegagalan yang rendah dan umur layanan yang panjang.

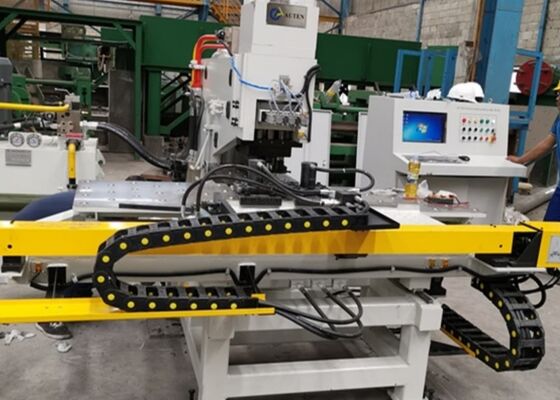

Rincian mesin:
Sistem metalworking profesional ini dirancang khusus untuk melakukan operasi menyetrum, menandai, dan mengebor pada pelat baja untuk sektor manufaktur menara baja.Ini memberikan presisi mesin premiumSelain industri menara baja, peralatan yang sangat serbaguna ini juga menyediakan perforasi yang dapat diandalkan, pengeboran,dan fungsi penandaan untuk pelat logam di berbagai bidang industriHal ini mempertahankan throughput operasi yang konsisten dan akurasi pemrosesan untuk semua kategori benda kerja logam,Dengan demikian merampingkan efisiensi alur kerja dan meningkatkan kualitas produk di berbagai aplikasi industri.
