Produksi Chassis Kendaraan Komersial CNC Punching Line Untuk Automotive Beam Truck Frame Manufacturing
Pengantar Produk:
Perusahaan kami telah merancang dan mengembangkan sistem pemrosesan logam lembaran canggih, efisiensi tinggi, dan presisi otomatis,khusus dioptimalkan untuk penonjolan balok longitudinal otomotif kekuatan tinggiGaris produksi ini dirancang dengan cermat untuk mengakomodasi balok longitudinal ultra lebar dan ultra tebal,biasanya digunakan dalam kendaraan khusus seperti truk pertambangan dan mesin berat lainnya.
Parameter teknis utama:
| Tidak, tidak. |
Nama |
Nilai |
| 1 |
Kekuatan nominal |
1200KN |
| 2 |
Ukuran dan rentang pelat pengolahan |
| 3 |
Panjang |
4000-8000 mm |
| Lebar |
200-550 mm |
| Ketebalan |
3 ̊6mm |
| Pengelompokan sabit lembaran yang masuk |
≤7mm/10m |
| Ketidaksetaraan lembaran pada sumbu X |
≤10mm/1000mm,≤20mm/8000mm |
| Ketidaksetaraan lembaran pada sumbu Y |
5 mm |
| Pengelompokan lembaran |
≤ 50 mm |
| Sifat mekanik bahan lembaran |
σb=510850N/mm2 |
| 4 |
Max. diameter pukulan |
φ60mm |
| 5 |
Jumlah modul |
25 |
| 6 |
Max. kecepatan |
| sumbu X |
Max=50m/menit |
| sumbu Y |
Max = 30m/menit |
| 7 |
Keakuratan pemrosesan |
| sumbu X |
± 0,25/600 mm, ± 0,50 / 3000 mm, ± 0,7 / 8000 mm |
| sumbu Y |
±0,2 mm / 600 mm |
| 8 |
Metode pengolahan |
Filtrasi |
| 9 |
Referensi |
sumbu X adalah sepanjang panjang lempeng, dan koordinat X lubang didasarkan pada ujung lempeng; sumbu Y adalah lebar lempeng, dan referensi adalah garis tengah.
|
| 11 |
Modus operasi |
Manual, otomatis |
Fitur Produk

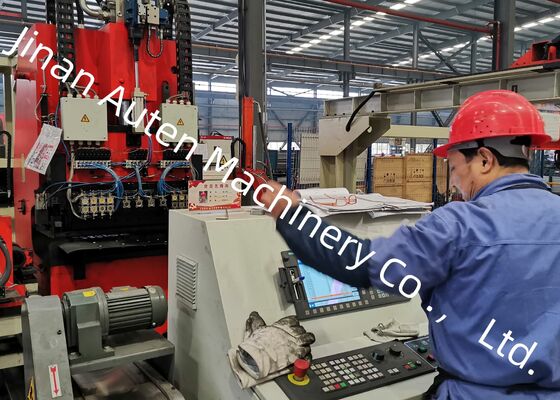

1Sistem kontrol sepenuhnya terintegrasi dengan sistem CNC 828D, ditambah dengan mekanisme servo motor-driven feed.Pengaturan ini memastikan efisiensi operasi yang luar biasa sambil menjaga presisi yang konsisten di seluruh pemrosesan setiap benda kerja.
2Sebuah mekanisme penyelarasan pusat servo-driven dipasang pada roller pendukung makan,yang memungkinkan pengolahan pelat dengan profil penampang yang beragam dan mengkompensasi variasi tinggi mulai dari 0 hingga 200mm.
3Sistem ini dirancang untuk mengakomodasi hingga 25 cetakan dengan diameter yang berbeda, menawarkan proses pemasangan cetakan yang cepat dan ramah pengguna.
4Pemuatan, penonjolan, dan pengungkapan pelat sepenuhnya otomatis, secara signifikan mengurangi permintaan tenaga kerja dan meningkatkan efisiensi operasional.
5Bahan limbah dikeluarkan dan dikumpulkan secara otomatis, memastikan alur kerja produksi yang lancar dan efisien.
6. Perangkat lunak pemrograman otomatis memungkinkan impor langsung grafis dari file AUTOCAD atau.DXF yang dihasilkan oleh perangkat lunak CAD lainnya. Dilengkapi dengan antarmuka manusia-mesin yang intuitif,Hal ini memfasilitasi pembuatan otomatis program pengolahan mesin alat, sehingga mengurangi waktu pemrosesan dan meminimalkan risiko kesalahan.

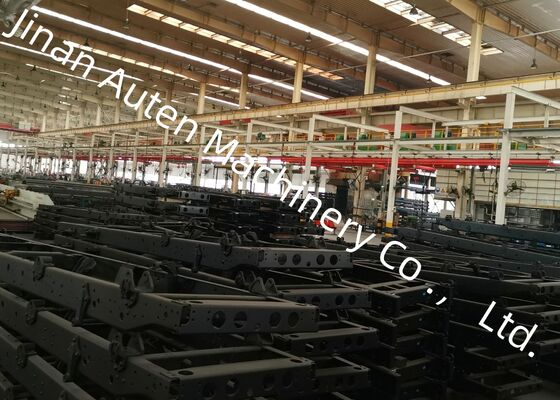

Pameran ini menampilkan pilihan yang dikuratori dengan cermat dari sampel balok longitudinal selesai yang diproduksi oleh jalur produksi ini,menunjukkan berbagai spesifikasi yang digunakan pada truk pertambangan dan kendaraan khususSampel ini secara efektif menampilkan presisi penempatan lubang, kualitas tepi tusukan, dan integritas struktural secara keseluruhan,menawarkan klien dan inspektur representasi visual yang jelas dari kemampuan mesin peralatan.

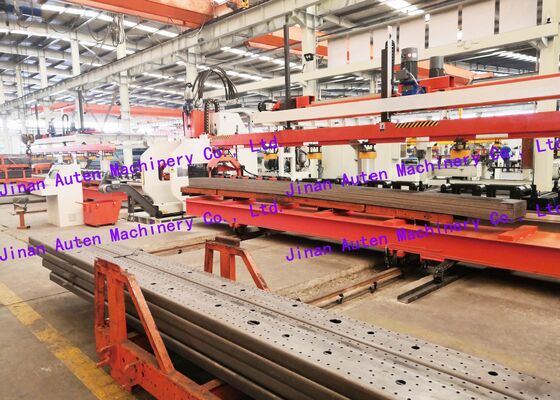

Mesin ini adalah unit canggih dan khusus yang dirancang khusus untuk operasi tusukan pada balok longitudinal datar di industri otomotif.Hal ini terutama dirancang untuk pengolahan balok utama truk dan kendaraan khusus, memastikan pembentukan lubang yang tepat untuk memenuhi persyaratan perakitan struktural dari komponen bantalan beban otomotif berat ini.
