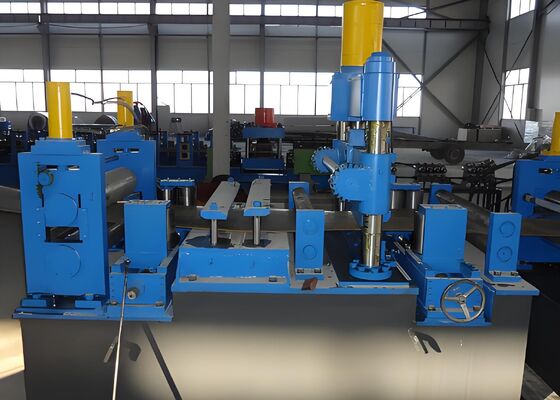

Q235 Q345 Material Pemrosesan Pipa Baja Mesin Pembentuk Rol CNC Jalur Tekanan 10 MPa

Q235 Q345 Bahan pengolahan pipa baja CNC Roller Forming Machine Line 10 MPa Tekanan

Rentang pengolahan:

Rentang produksi pipa bulat: φ60-φ165mm
Rentang produksi pipa persegi: 50×50-125×125mm
Rentang produksi pipa persegi panjang: 40×60-150×100mm
Ketebalan dinding: 2,0-6,0 mm (pipa bulat), 2,0-5,5 mm (pipa persegi)

Gambaran Produk:

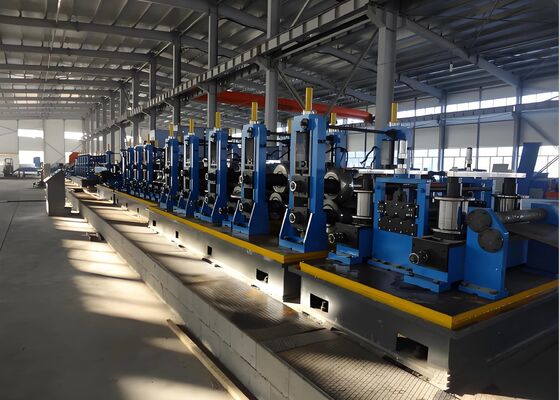

Garis ini terutama dirancang untuk memproduksi pipa baja las listrik dengan diameter mulai dari 60 sampai 165 mm dan ketebalan dinding 2,0 sampai 6,0 mm.dan pipa berbentuk khusus dalam kisaran pipa bulatDengan menambahkan peralatan yang diperlukan, kemudian dapat menghasilkan pipa API 5L.Garis produksi ini dirancang dan diproduksi dengan mengintegrasikan peralatan serupa dari sumber domestik dan internasional, dengan mempertimbangkan kondisi nasional negara saya, dan melalui inovasi berani dan konsultasi yang luas dengan pengguna.

Rentang Produksi Pipa Baja

Proses Produksi:

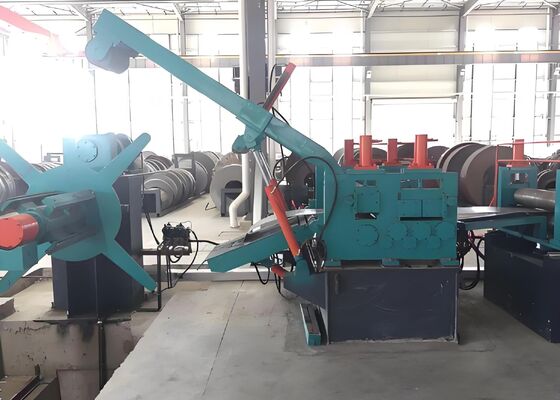

Uncoiling → Straightening, Clamping and Leveling → Shearing and Butt Welding → Looping → Forming, High-Frequency Welding, External Burr Removal, Online Zinc Refilling, Cooling, Sizing,Perataan kasar → Penyesuaian panjang gergaji terbang → Pemeriksaan dan pengumpulan → Pengemasan → Penimbangan → Pelabelan → Penyimpanan

Kinerja peralatan:

1Sistem listrik:

Sistem kontrol listrik terdiri dari dua bagian: unit kontrol dan unit pemantauan komputer, yang keduanya beroperasi secara independen.
Modus operasi termasuk manual dan otomatis.

1) Fungsi Pengendalian Dasar Mesin Uji Tekanan Hidraulik:

Pengumpulan dan Pengelolaan Data Produksi
Hasil uji tekanan hidrolik dicatat baik dalam format kertas maupun tanpa kertas.Tekanan pengujian mesin pengujian tekanan hidrolik dipantau secara real time melalui perangkat lunak pemantauan mesin pengujian tekanan hidrolik. Parameter seperti tekanan pengaturan, waktu tahan, nilai pra-pemuatan, nomor pipa, spesifikasi pipa, bahan pipa, operator, standar implementasi, panjang pipa, tim pengujian,dan kesimpulan tes dapat dimasukkan.
Nilai tekanan hidraulik saat ini secara otomatis dicatat.
Setelah uji, data dapat disimpan, dan data uji rinci, seperti waktu tekanan, dapat dilihat dan dicetak.
Fungsi query record mencakup query data saat ini dan historis, dan mendukung query lokal dan jarak jauh, backup, dan printing.
Fungsi cadangan data memungkinkan cadangan data tes terbaru atau bulanan, sesuai kebutuhan produsen.

2) Pilihan Mode Operasi Peralatan:
Tiga mode operasi tersedia: manual, semi-otomatis, dan otomatis.
Ini memiliki kontrol start/stop normal dan kontrol emergency stop dalam situasi darurat.indikator input dan output PLC tetap dihidupkan, mempermudah pertanyaan dan diagnosis informasi kesalahan.

3) Pemantauan Komputer:
Berdasarkan kebutuhan produksi dan kontrol, ia menyediakan operasi yang intuitif dan dapat diandalkan dan pemantauan seluruh proses produksi.
Ini memiliki kemampuan untuk mengatur, menyimpan, mengunggah, dan mengunduh parameter proses produksi dan parameter operasi peralatan.
Hal ini memberikan tampilan dinamis dari keseluruhan dan status operasi peralatan lokal dari sistem kontrol.
Ini secara otomatis menghasilkan, menyimpan, dan mencetak laporan produksi.
Ini menampilkan, merekam, dan mencetak kesalahan sistem dan sinyal alarm.

4) Peralatan Listrik:
Kabinet Kontrol, Kabinet Kontrol PLC, Konsol Operasi (1 unit)
Komponen deteksi (1 set)
PLC menggunakan seri produk yang matang;
Layar sentuh pada konsol operasi menggunakan tampilan berwarna;
Komponen listrik tegangan rendah menggunakan merek domestik yang terkenal.

2. Sistem hidrolik - 1 Set

Fungsi: Mengontrol operasi semua komponen hidrolik di seluruh unit.
Komponen: Terdiri dari stasiun hidrolik independen, beberapa stasiun katup, dan pipa hidrolik.

A. Stasiun hidrolik terdiri dari tangki minyak, pompa utama, dan katup hidrolik.

B. Stasiun katup terdiri dari blok katup individu. Setiap blok katup mencakup katup pengembalian, katup tekanan, katup gas, blok katup, katup bola, baki pengumpulan minyak,sebuah kotak sambungan listrik, dan pipa pada blok katup, mengendalikan operasi aktuator hidrolik pada setiap unit.

C. pipa hidrolik terdiri dari pipa baja tanpa jahitan, penjepit pipa, sendi pipa, dan selang tekanan tinggi.Tekanan sistem dikonfigurasi sesuai dengan kebutuhan regional dan penggunaan dan terletak di dekatnya.
Tangki stasiun hidrolik dilengkapi dengan sistem pendinginan minyak hidrolik eksternal, dan tempat pengumpulan minyak terletak di permukaan atas tangki.
Sistem ini dilengkapi dengan perangkat keamanan untuk mencegah overload dan kejutan hidrolik.
Struktur sistem sederhana dan praktis, aktuator stabil dan fleksibel, dan penyesuaian dan pemeliharaan mudah.
Tata letak dan pemasangan komponen hidraulik (perangkat) aman dan dapat diandalkan, sesuai dengan standar keselamatan dan manual produk yang relevan.
Sebuah filter minyak dipasang di sistem, dan akurasi filtrasi memenuhi persyaratan komponen sistem.
Sebuah pendingin dipasang di sistem untuk memastikan operasi terus menerus pada suhu lingkungan, dengan suhu minyak dan indikator viskositas tidak melebihi nilai yang ditentukan.
Tata letak pipa rapi, aman, dan memenuhi persyaratan, memudahkan pemisahan mesin, pemeliharaan, dan penggantian.
