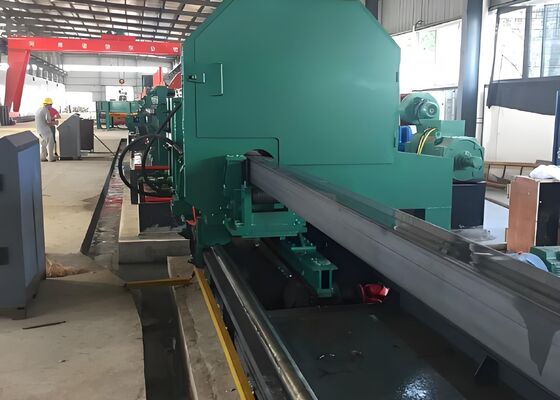

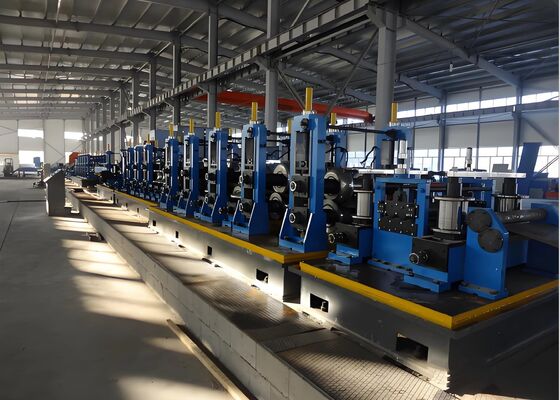

Mesin pembentuk rol untuk memproduksi pipa baja bulat dengan ketebalan dinding dari 2m hingga 6m

Mesin pembentuk rol untuk memproduksi pipa baja bulat dengan ketebalan dinding dari 2m hingga 6m

Rentang pengolahan:

Rentang produksi pipa bulat: φ60-φ165mm
Rentang produksi pipa persegi: 50×50-125×125mm
Rentang produksi pipa persegi panjang: 40×60-150×100mm
Ketebalan dinding: 2,0-6,0 mm (pipa bulat), 2,0-5,5 mm (pipa persegi)

Gambaran Produk:

Garis ini terutama dirancang untuk memproduksi pipa baja las listrik dengan diameter mulai dari 60 sampai 165 mm dan ketebalan dinding 2,0 sampai 6,0 mm.dan pipa berbentuk khusus dalam kisaran pipa bulatDengan menambahkan peralatan yang diperlukan, kemudian dapat menghasilkan pipa API 5L.Garis produksi ini dirancang dan diproduksi dengan mengintegrasikan peralatan serupa dari sumber domestik dan internasional, dengan mempertimbangkan kondisi nasional negara saya, dan melalui inovasi berani dan konsultasi yang luas dengan pengguna.

Rentang Produksi Pipa Baja

Proses Produksi:

Uncoiling → Straightening, Clamping and Leveling → Shearing and Butt Welding → Looping → Forming, High-Frequency Welding, External Burr Removal, Online Zinc Refilling, Cooling, Sizing,Perataan kasar → Penyesuaian panjang gergaji terbang → Pemeriksaan dan pengumpulan → Pengemasan → Penimbangan → Pelabelan → Penyimpanan

Kinerja peralatan:

Peres hidrolik ini memiliki empat langkah utama proses: pencucian dinding dalam, konveyor tempat tidur rantai, pusat uji tekanan, perangkat pengosongan, sistem hidrolik, dan sistem listrik.

1) Sistem Flushing: Termasuk fungsi penyelarasan dan flushing.Pompa sentrifugal bertekanan rendah menarik air industri segar, yang terhubung ke kepala flushing melalui berbagai katup.Air ini menghilangkan kotoran dari pipa sebelum pengujian tekanan dimulai mencegah kotoran residu dari merusak segel pada peralatan.

2) Mekanisme Conveyor Chain Bed: Mengingat berbagai panjang potong untuk pipa baja yang diuji tekanan, struktur conveyor chain bed mengadopsi konfigurasi berikut:mekanisme bed rantai terdiri dari dua set bed rantai yang digerakkan secara independenSatu set diikat ke dasar dengan kursi tetap, mempertahankan immobility.Mekanisme pendukung dipasang di sisi tempat tidur rantai untuk mencegah pipa baja berdiameter kecil membungkuk ketika ditempatkan di rantaiSatu set lain dari tempat tidur rantai diikat ke kursi yang bergerak (dengan mekanisme pendukung yang dipasang di sisi) dan bergerak ke posisi yang sesuai karena pipa baja dengan potongan panjang yang berbeda digunakan,Memastikan pengiriman pipa baja yang berbeda yang dipotong sesuai panjang ke pusat pengujian tekananStruktur ini memfasilitasi pengujian tekanan pipa baja dengan potongan panjang yang berbeda tanpa membongkar tempat tidur rantai dan mekanisme lainnya.

3) Pusat pengujian tekanan dua stasiun terdiri dari kursi tetap, kursi bergerak, dasar tetap, kepala pengujian tekanan, perangkat penjepit, sistem air bertekanan rendah, sistem air bertekanan tinggi,dan komponen lainnya.

Kursi bergerak uji tekanan terdiri dari pendukung, mekanisme bergerak silinder utama, badan katup, mekanisme kunci, tubuh katup knalpot, dan mekanisme silinder utama.Dukungan adalah struktur las yang terutama mendukung komponen yang disebutkan di atasSilinder 5 dalam mekanisme penggerak silinder utama mendorong tubuh katup ke depan, memungkinkan ujung pipa untuk memasuki perakitan kepala uji tekanan.Mekanisme kunci digunakan ketika panjang pipa uji tekanan berubahDasar yang bergerak dipindahkan ke posisi yang ditentukan oleh motor AC2.2kW sesuai dengan panjang yang ditentukan.Mekanisme kunci memasukkan pin silinder ke posisi yang sesuai pada dasar tetap untuk menempatkan dasar yang bergerak. Serpihan tabung uji tekanan utama menjaga tekanan air dan minyak seimbang ketika panjang pipa meningkat.Tubuh katup knalpot mengeluarkan udara dari pipa ketika air disiram ke dinding dalam pipaSetelah pembuangan, udara dilepaskan melalui silinder dan tubuh katup ditutup, memastikan nilai dan durasi tahan tekanan yang stabil.

Dasar pengujian tekanan tetap terdiri dari pendukung, badan katup, katup pengisian air, mekanisme penyesuaian silinder, dan sistem pipa air.Mekanisme penyesuaian silinder utama menggunakan silinder untuk menyesuaikan tubuh katup untuk memungkinkan ujung pipa muka masuk ke kepala ujiKatup pengisi air membuka tubuh katup untuk memungkinkan air tekanan rendah mengalir ke pipa dan menutup tubuh katup untuk meningkatkan tekanan dan mempertahankan tekanan.Perangkat penjepit terdiri dari mekanisme penjepit, rol, rangkaian roda, dan dukungan. Mekanisme penjepit dioperasikan oleh silinder hidrolik, yang penjepit pipa baja di kedua sisi dan bergerak secara sinkron.Rangkaian roller menyesuaikan posisi mekanisme penjepit sesuai dengan panjang pipaRangkaian roller dapat diatur tinggi sesuai dengan diameter pipa, memastikan bahwa pipa dengan diameter yang berbeda selalu berpusat pada tekanan air.

Kepala pengujian adalah bagian yang disegel secara radial yang terbuat dari poliuretan.Klem sentering otomatis yang digerakkan silinder hidraulik memungkinkan seluncur pusat yang dapat dipertukarkan untuk mengakomodasi pipa dengan ukuran yang berbeda. Ini memastikan penyegelan tekanan yang sangat baik dan umur panjang. Tiga set perakitan kepala uji disertakan: Φ60, Φ119, dan Φ165. ukuran lain dapat disesuaikan atau disediakan oleh pelanggan.

Sistem tekanan air terdiri dari sistem injeksi air bertekanan rendah dan sistem pengisian air bertekanan tinggi.pompa sentrifugal sedotan tunggal untuk pasokan air otomatis dari tangki air tekanan rendahSistem pengisian air bertekanan tinggi terdiri dari pompa piston bertekanan tinggi, rangkaian katup kontrol, dan sistem katup bypass.Ini melakukan uji tekanan pra-segel radial dan meningkatkan tekanan internal dalam pipa bajaHal ini berfungsi untuk pra-segel segel celah besar atau langsung meningkatkan dan mempertahankan tekanan berdasarkan tekanan uji.

Perangkat pembuangan air terdiri dari perangkat meniup udara, perangkat mengangkat, dan perangkat penahan bahan.memungkinkan air di dalam dinding pipa mengalir keluar. Selama proses ini, alat penahan material memegang pipa di tempat untuk mencegahnya dari bergulir.

Sistem hidraulik:

Sistem ini terdiri dari stasiun hidrolik independen. Minyak hidrolik harus diganti setiap enam bulan, dan tangki harus dibersihkan dari kotoran dan diisi ulang dengan minyak bersih.

Karakteristik kinerja sistem hidrolik:

Tekanan sistem dikonfigurasi sesuai dengan area dan kebutuhan penggunaan dan terletak di dekatnya.

Tangki stasiun hidrolik memiliki sistem pendinginan minyak hidrolik eksternal dan bak pengumpulan minyak di permukaan atas tangki.

Stasiun hidrolik menggunakan sambungan manifold, dan komponen katup berasal dari Beijing Huade Hydraulics.

Stasiun hidrolik dilengkapi dengan sistem alarm tingkat minyak yang secara otomatis membunyikan alarm ketika tingkat minyak turun ke tingkat tertentu, memastikan tingkat minyak di tangki dipertahankan.Pipa diatur dengan rapi, aman, dan sesuai dengan persyaratan, sehingga mudah untuk membongkar unit dan melakukan pemeliharaan pipa.
