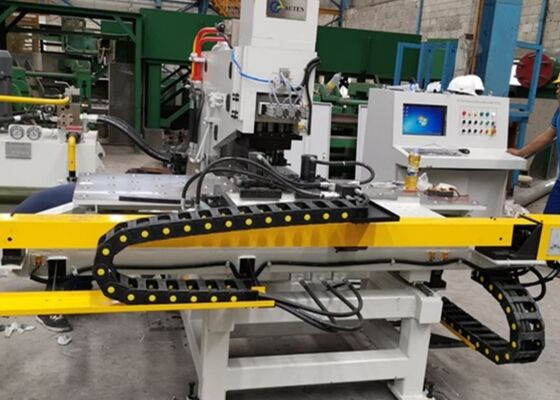

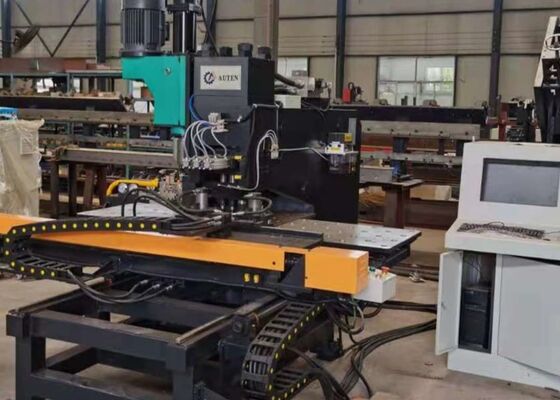

Model BNHD120 CNC Plat Logam Pengeboran Punching Marking Mesin 4 Die-Stations
Pengantar Produk:
Mesin perforasi dan pengeboran pelat CNC ini dirancang dengan ahli untuk industri manufaktur menara baja, memberikan akurasi yang luar biasa dalam perforasi, penandaan,dan operasi pengeboran untuk komponen pelat bajaSelain itu, ia menampilkan fleksibilitas yang mengesankan, mampu melakukan tindikan, pengeboran, dan fungsi penandaan di berbagai bagian logam,Dengan demikian mendukung aplikasi industri yang beragam.
Konfigurasi Produk:
| Model |
BNHD120 |
| Ukuran maksimum benda kerja (mm) |
1500*800 |
| Max. diameter tusukan (mm) |
Φ26 |
| Diameter pengeboran maksimum (mm) |
Φ50 |
| Taper spindle pengeboran |
BT1Pengadaan |
| Ketebalan lempeng (mm) |
Menonjok |
5️25 (Q235) |
| Pengeboran |
40 |
| Kekuatan pukulan (kN) |
1000/1200 |
| Kekuatan penandaan (kN) |
800/1200 |
| Jarak minimal antara lubang dan tepi plat (mm) |
Menonjok |
25 |
| Pengeboran |
Tergantung pada diameter lubang |
| Ukuran karakter ((mm) |
14*10*19 |
| Qty dari karakter |
12 |
| Stasiun mati |
4 |
| Kecepatan pemasangan pengeboran (mm/menit) |
0 ~ 5000 |
| Jarak spindle pengeboran ((mm) |
350 |
| Kecepatan rotasi spindel pengeboran ((r/menit) |
30 ~ 3000 |
| Mode pemrograman |
Pemrograman perintah, Auto CAD gambar atau tata letak perangkat lunak |
| Dimensi keseluruhan L*W*H (m) |
3.3*3.2*3 |
Fitur produk:
1Mesin perforasi dan penandaan baja saluran CNC dibangun dengan rangka las tipe C yang kokoh, memastikan integritas struktural yang luar biasa dan menyediakan ruang yang cukup untuk operasi.Ini dilengkapi dengan tiga stasiun mati, salah satunya didedikasikan secara eksklusif untuk penandaan, dan menggabungkan pengindeksan otomatis antara stasiun untuk meningkatkan efisiensi alur kerja.yang mampu mengamankan berbagai macam benda kerjaBagian kerja ditempatkan dengan kuat di atas meja kerja bantalan bola, yang memfasilitasi penanganan yang halus dan mudah.Gerakan di sepanjang kedua sumbu X dan Y didorong oleh servo motor, dengan sekrup bola presisi tinggi yang memastikan transmisi yang akurat, sementara akurasi posisi tusukan dikendalikan oleh Pengontrol Logika Programmable (PLC),memungkinkan otomatisasi penuh dari proses pemesinanSelain itu, sistem ini mendukung penyimpanan, pengambilan, dan penggunaan kembali program workpiece, memungkinkan siklus produksi batch terus menerus tanpa gangguan.
2. Mesin pengeboran baja CNC menggabungkan teknologi Komputer Numerical Control (CNC) yang canggih, dipasangkan dengan sistem feed servo-motor,memastikan efisiensi operasional yang luar biasa dan presisi yang konsisten di berbagai macam benda kerja.
3Komponen fungsional utama mesin dirancang dengan struktur modular, meningkatkan kemudahan pemeliharaan dan menyederhanakan prosedur perbaikan.
4Mesin CNC metal plate punching and marking secara efektif mengintegrasikan operasi punching, marking, dan pengeboran ke dalam satu proses yang kohesif,menawarkan fungsionalitas serbaguna dalam satu siklus operasi yang terpadu.
5. Modul pengeboran dilengkapi dengan fitur kunci termasuk cepat ke bawah feed, progresi mesin yang akurat, dan cepat retraction,meningkatkan efisiensi operasional dalam lingkungan kerja praktis.
6Dilengkapi dengan sistem deteksi kesalahan mandiri canggih, mesin ini dengan cepat mengidentifikasi masalah operasional, memungkinkan pemeliharaan yang cepat dan memastikan keandalan produksi yang berkelanjutan.
7. Antarmuka pemrograman yang user-friendly, memungkinkan operator untuk langsung input diameter lubang, koordinat posisi, dan jumlah batch ke dalam sistem kontrol.sistem ini sepenuhnya kompatibel dengan program yang dihasilkan oleh perangkat lunak lofting khusus dan mendukung konversi file CAD / CAM yang mulus, memastikan pelaksanaan program yang efisien dan tidak terganggu.
Rincian mesin:
Sistem metalworking khusus ini dirancang dengan cermat untuk melakukan operasi menyetuk, menandai, dan mengebor pada pelat baja dalam industri manufaktur menara baja.Ini memberikan akurasi mesin yang luar biasaSelain aplikasi utamanya di sektor menara baja, peralatan serbaguna ini secara konsisten melakukan penonjolan, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengdan tugas penandaan pada pelat logam di berbagai aplikasi industriHal ini memastikan efisiensi operasional yang superior dan pengolahan yang tepat dari berbagai benda kerja logam, mengoptimalkan alur kerja dan meningkatkan kualitas produk di berbagai bidang industri.
