Gambaran Produk:

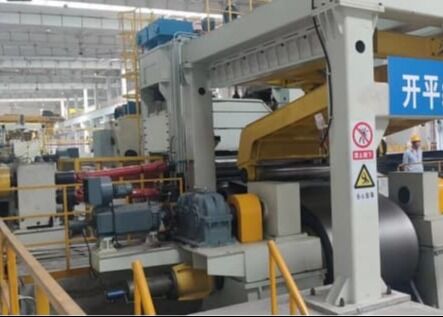

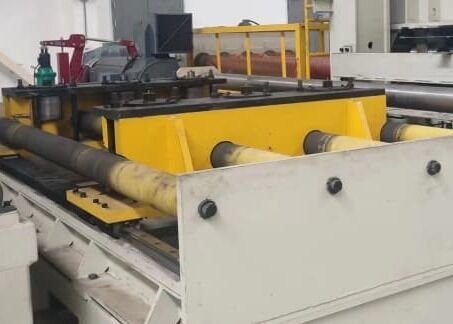

Nama jalur produksi: Jalur produksi uncoiling, leveling dan shearing
Model jalur produksi: RFHJ12 ∙ 30×2500
Garis produksi ini digunakan untuk membuka gulungan, meratakan, memotong dan menumpuk gulungan baja dengan ketebalan 12-30mm dan lebar 800-2500mm.

Konfigurasi produk

Aliran proses adalah sebagai berikut:

Steel coil saddle → loading trolley → uncoiler → feeder → double-roller pinch feeding → 11-roller leveling machine (φ280) → length measuring device → tail plate pinching → shearing machine → palletizer → discharging roller table.

Konfigurasi dan fungsi unit

1. Mesin makan

Gambaran umum: Perangkat pemimpin dipasang di atas decoiler dan membimbing kepala kumparan baja ke mesin kasar dengan kerjasama decoiler.Hal ini terutama terdiri dari 2 roda penekanan bertenaga, 1 kepala penekan dan 1 perangkat skid. roller tekanan, kepala tekanan dan perangkat skid semuanya dipasang pada bingkai.

Kepala bahan ditekan erat sebelum uncoiling untuk mencegah kepala pelat ditarik kembali saat memotong pita pengikat.Panjang pelat makan dapat diperluas dan dikontrak untuk beradaptasi dengan diameter gulungan yang berbedaPlatform makan didorong oleh silinder minyak dan bisa berayun naik turun.

Rol tekanan diangkat dan diturunkan oleh silinder hidrolik, dan kecepatan angkat diatur oleh katup gas; kepala tekanan diangkat dan diturunkan oleh silinder hidrolik;Perangkat skid diangkat dan ditarik oleh silinder hidrolikSetiap silinder dilengkapi dengan katup tunggal yang dikendalikan secara hidrolik untuk mempertahankan tekanan untuk mencegah silinder tergelincir ke bawah dan kebocoran internal katup.

Komposisi: (1) Rack penekan (2) Perangkat roller tekanan (3) Piring pakan

Spesifikasi teknis
Bentuk: drive sepenuhnya hidrolik
Jumlah: 1 set
Bahan bagian utama:Plat baja rangka: pengelasan profil
Baja perangkat skid: pengelasan profil pelat
Perangkat kepala sekop pelat baja: pengelasan profil

Parameter teknis:

2. Pemanfaatan pinch roller ganda

a. Gambaran umum: Mesin ini terutama terdiri dari bagian frame, bagian roller, bagian transmisi utama dan bagian pengangkat tabung minyak.

(1) Bagian rak
Bingkai mengadopsi struktur pelat baja las secara keseluruhan, yang secara organik menggabungkan bagian rol, bagian angkat dan bagian bingkai.Ini memiliki struktur yang wajar dan mudah dipasang dan dirawat. Desain yang dioptimalkan komputer digunakan untuk memastikan kekuatan, kekakuan, akurasi dan persyaratan kinerja lain dari mesin alat, memenuhi kebutuhan koreksi dari pelat,dan menjalani perawatan penuaan termal setelah pengelasan.

(2) Bagian rol
Bagian rol terdiri dari 2 set rol pinch, dan setiap set rol pinch diatur ke atas dan ke bawah secara bertahap untuk memfasilitasi pemasangan pelat panduan,dan mengadopsi mode drive penuh.

Bahan roller adalah 42CrMo. Ini adalah pemalsuan. Setelah pemalsuan kasar dan semi-finishing, ia dimurnikan dan diperkuat menjadi HB250-300, permukaan dimurnikan dan kemudian digiling halus.Kekerasan adalah HRC55 ~ 60, dan kelancaran adalah 0.8. Bantalan dari roll kerja semua berorientasi sendiri dan memiliki kapasitas beban yang tinggi. Bantalan memiliki gesekan rendah dan umur panjang. Proses pengolahan roll kerja adalah:pemalsuan → pemalsuan kasar → pemadaman dan tempering → pemadaman halus → grinding kasar → surface quenching → straightening → grinding kasar → grinding halus. Setelah gulungan kerja telah menjalani inspeksi yang ketat, laporan inspeksi bahan, laporan inspeksi perawatan panas, laporan inspeksi deteksi cacat, dll akan diberikan kepada pengguna!

(3) Bagian transmisi utama
Bagian transmisi utama digerakkan oleh motor DC melalui pengurangi, kasus transfer dan kopling universal untuk menggerakkan roller leveling.Kopling universal mencapai tujuan koneksi di tempat yang berbeda dan gerakan mengangkat baris atas rolReduktor dan transfer case keduanya mengadopsi transmisi gigi.

b. Spesifikasi teknis
Jumlah: 1 unit
Kecepatan perataan: 10-25m/menit
Diameter rol: φ380
Bahan rol: 42CrMo
Jumlah: 4 pcs
Motor DC: 1 set untuk transmisi roller leveling

Kekuatan: 110kw

3. Mesin leveling sebelas rol
a. Gambaran umum: Mesin ini terdiri dari satu set rol penyu dan sebelas rol leveling.bagian pelumasan minyak kering, perangkat pengukuran tampilan digital perpindahan, dll. Penggaris ini memiliki struktur yang wajar, operasi yang nyaman dan pemeliharaan yang mudah.
(1) Bagian rak
Bagian frame adalah dasar dari leveler ini. Ia mengadopsi struktur split tipe frame, yang terdiri dari frame kiri dan kanan, balok ujung dan balok penghubung.Setiap bagian adalah struktur las pelat bajaKolom ikatan terletak di bingkai kiri dan kanan untuk menghubungkan balok ujung dan mempertahankan kekuatan pra-penekanan yang tepat untuk memastikan bahwa mereka dapat menahan kekuatan penyeimbang selama bekerja.Seluruh bagian bingkai memiliki bentuk baru dan indah dan elegan.
(2) Bagian gulungan kerja
Bagian roll kerja adalah bagian inti dari leveler ini. Hal ini terutama terdiri dari sepasang rol traksi dan lima rol leveling.yang dapat secara efektif menarik bahan lembaran dan mencegah tergelincir; roller leveling mengadopsi prinsip kerja multi-roller leveling.Bahan lembaran terdeformasi berulang kali ke depan dan ke belakang di tengah roller leveling untuk menghilangkan tegangan internal dan meratakan bahan. tujuan dari. Rol leveling terbuat dari rol baja (60CrMoV), yang telah diperkuat dan permukaan dimurnikan.,Dengan demikian memastikan akurasi perataan lembaran logam.
