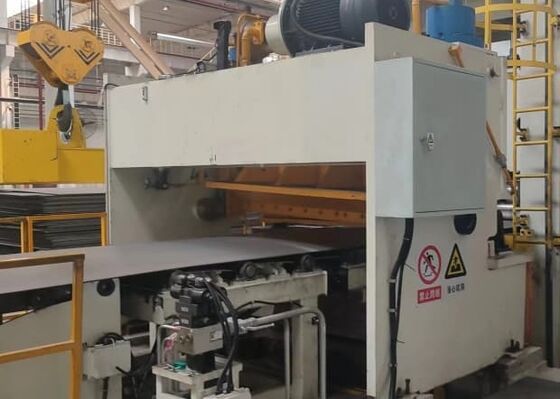

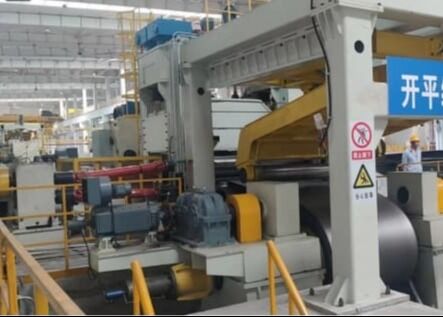

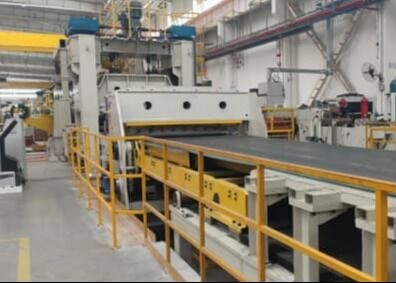

Model RFHJ2-30x2500 Piring Uncoiling Leveling And Shearing Line Ketebalan Piring 12 ∼30mm
Gambaran Produk:
Nama jalur produksi: Jalur produksi uncoiling, leveling dan shearing
Model jalur produksi: RFHJ12 ∙ 30×2500
Garis produksi ini digunakan untuk membuka gulungan, meratakan, memotong dan menumpuk gulungan baja dengan ketebalan 12-30mm dan lebar 800-2500mm.
Konfigurasi produk
| Parameter bahan baku kumparan baja |
| ●Kebalinan lempeng |
12 ̊30 mm |
| ●Kekuatan hasil |
σs≤350Mpa;σb≤550Mpa |
| ●Lebar gulungan |
800️2500 mm |
| ●Diameter dalaman kumparan |
ф760mm, ф950mm |
| ●Diameter luar kumparan |
≤ф2000mm |
| ●Bobot gulungan |
≤ 35 ton |
| Parameter bahan impor |
| ●Kebalinya |
12️30 mm |
| ● Panjang pelat |
2000️12000mm |
| ●Lebar gulungan |
800️2500 mm |
| ●Keakuratan pengukuran |
Panjang ≤±2mm/2000mm |
| ●Tinggi penghapusan maksimum |
300 mm |
| ●Bobot maksimum untuk penghapusan |
5000Kg |
| Kecepatan jalur produksi |
15️20m/menit |
| Keakuratan perataan |
2 mm/m2 |
| Arah Unit |
dari kiri ke kanan (menghadap unit di konsol operasi) |
| Sumber daya listrik |
AC380V/50HZ tiga fase empat kabel |
| Total kapasitas terpasang |
~800Kw (tergantung pada desain akhir) |
Aliran proses adalah sebagai berikut:
Steel coil saddle → loading trolley → uncoiler → feeder → double-roller pinch feeding → 11-roller leveling machine (φ280) → length measuring device → tail plate pinching → shearing machine → palletizer → discharging roller table .
Konfigurasi dan fungsi unit
Sarang rol baja
Gambaran umum: Pelana rol baja terdiri dari dua bagian berbentuk V simetris dan dipasang di kedua sisi parit di atas gerobak pemuatan.Ini digunakan untuk menyimpan kumparan baja untuk diproses tanpa dayaTrolley loading dapat langsung mengangkat kumparan baja dari pelana kumparan baja untuk memuat.
Spesifikasi teknis
| Bentuk |
tanpa daya |
| Jumlah |
1 set |
| Kapasitas bawa |
≥35000Kg |
| Bahan |
Pengelasan pelat baja |
| Jangkauan unwinding |
800 ∼ 2500 mm |
2. Pengisian troli
a. Gambaran umum: Menggunakan gerakan listrik dan angkat hidrolik. Berat muatan adalah 35 ton. Trolley muatan digunakan untuk memuat decoiler,dan rol ganda di bagian atas troli membentuk struktur berbentuk "V". Hal ini terutama terdiri dari sasis, silinder hidrolik, rangka pendukung dan 2 poros roda.dan kemudian diangkat oleh silinder hidrolik untuk mengangkat kumparan ke ketinggian yang diperlukan, yang merupakan posisi tengah dari mandrel uncoiler. Setelah kumparan diperketat, silinder diturunkan dan troli Kembali ke posisi aslinya. Daya motor troli adalah 4KW;Kabel dan pipa minyak dilindungi oleh rantai pendukung.
b. Spesifikasi teknis
Bentuk: berjalan listrik, mengangkat hidrolik
Jumlah: 1 unit
Bahan bagian utama:
Rack material pendukung, pelat kereta: pengelasan pelat baja
Poros roda: 40Cr diperkuat
Roda: 45 perawatan pemadam HRC4550
Lubrikasi: Lubrikasi manual terpusat
Parameter teknis:
| Tidak. |
Artikel |
Satuan |
Parameter |
| 1 |
Kapasitas bawa |
t |
≥ 35 |
| 2 |
Kecepatan berjalan sisi |
m/menit |
6 |
| 3 |
Tekanan angkat |
mm |
860 |
| 4 |
Lubang silinder |
mm |
220 |
| 5 |
Kekuatan motor |
Kw |
4 |
3. Uncoiler
a. Gambaran umum: Uncoiler adalah perangkat yang digunakan untuk menempatkan kumparan baja dan membongkarnya. Uncoiler memiliki struktur simetris kiri-kanan yang terdiri dari 2 set drum ekspansi dan kontraksi hidrolik,2 set gerakan hidraulik, 2 set dasar mesin, dan 2 set sistem transmisi. drum terdiri dari spindle pendukung, kursi slide berbentuk curam, empat plat melengkung bersarang di kursi slide berbentuk curam,dan silinder hidraulik berputarSilinder hidraulik dipasang di bagian belakang poros pendukung dan berputar bersama, dan batang ikatan berjalan melalui poros pendukung dan dihubungkan ke kursi slide berbentuk tumpang tindih.Tongkat tarik mendorong dan menarik kursi geser berbentuk tumpang tindih untuk geser, dan pelat busur memperluas dan menyusut drum di bawah tindakan curug miring.Sistem ekspansi dan kontraksi memiliki daya tahan tekanan satu arah yang dikendalikan secara hidrolik untuk mencegah kebocoran katup internal dan secara efektif memastikan kekuatan peregangan mandrelSpindle didorong untuk berputar oleh motor melalui pengurangi, dan dapat berputar maju dan mundur.
Uncoiler menyediakan daya utama untuk pemimpin kumparan baja dan menghasilkan tegangan balik selama operasi otomatis, membuat jalur produksi berjalan dengan lancar dan dapat diandalkan.
Komposisi: (1) Dasar mesin (2) Motor dan reduktor (3) Rak bergerak (4) Mandrel (terluas) (5) Sistem ekspansi dan kontraksi hidrolik (6) Sistem gerak hidrolik
b. Spesifikasi teknis
Bentuk: Ekspansi dan kontraksi hidraulik kepala ganda (dua langkah Ф762mm, Ф950mm)
Jumlah: 1 unit
Bahan bagian utama:
Tabung pendukung ekspansi dan kontraksi: bagian struktur baja
Bingkai, dasar: Bagian las pelat baja
Spindle: 40Cr diperkuat
Sprocket: 40Cr tempered dan dimatikan
| Tidak, tidak. |
Artikel |
Satuan |
Parameter |
Perhatikan |
| 1 |
Kapasitas bawa |
T |
≥ 35 |
|
| 2 |
Ekspansi dan kontraksi gulungan |
mm |
70 |
|
| 3 |
Expansion mandrel dan kontraksi silinder bor |
mm |
200 |
|
| 4 |
Diameter lubang silinder uncoiler maju dan mundur |
mm |
125 |
|
| 5 |
Kecepatan tidak normal |
m/menit |
≤4.2 |
|
| 6 |
Daya mesin utama |
22KW, 1000 rpm |
2 set |
