235Mpa Material Yield Strength Solar Bracket Punching Forming Automatic Machine ≤250mm Lebar pita

235Mpa Material Yield Strength Solar Bracket Punching Forming Automatic Machine ≤250mm Lebar pita

Pengantar Produk

Solar Bracket Punching and Forming Automatic Production Line dapat mencapai lembaran tunggal asli dari multi-proses, produksi yang tidak terganggu, mengatur uncoiling, leveling, punching, membentuk,Pengelupasan dalam satu produksi terus menerus, sehingga standar penampilan produk, menyumbat konsisten instalasi mudah.mudah dioperasikan dan menggunakan tenaga kerja yang lebih sedikit.

Konfigurasi produk

Catatan: Gambar jenis pelat tunduk pada gambar yang ditandatangani dan dikonfirmasi oleh pembeli dan penjual.

Proses produksi

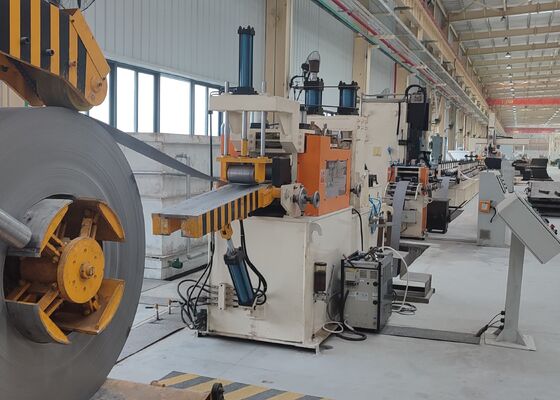

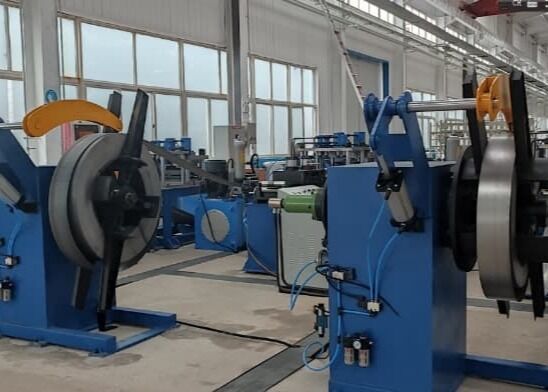

Garis produksi dilakukan menurut proses teknologi berikut: Uncoiling→Leveling Servo Feeding→Punching→Cold Forming→Hydraulic Shear→Discharging

Konfigurasi dan fungsi unit

Mesin pemotong hidraulik 1 set

Tujuan: Untuk memotong bagian-bagian cetakan sampai dengan panjang tertentu. Seluruh jalur tidak berhenti saat dipotong. Cepat dan efisien
Struktur: Komponen utama termasuk rangka geser, memotong mati, sistem hidrolik dan komponen lainnya.

Alat pemotong: 3 set total
Bahan pisau: Cr12MoV (kekerasannya setelah dimatikan adalah HRC58 ~ 62)

Sistem hidrolik 1 set

Aplikasi: Menyediakan daya untuk mesin tusukan dan mesin pemotong.
Struktur: Struktur kombinasi pompa dan akumulator diadopsi, dan kecepatan aksi tusukan dan pemotongan cepat, yang meningkatkan kecepatan jalur produksi.Pendingin udara digunakan untuk menghilangkan panas untuk memenuhi persyaratan produksi di bawah beban tinggi dan suhu yang lebih tinggiSistem hidraulik adalah sistem hidraulik cepat, yang cocok untuk kecepatan tinggi punching, hole-rolling dan shearing lini produksi lentur dingin.Komponen hidraulik utama mengadopsi produk Beijing Huade.

Komponen utama adalah: pompa minyak, motor, katup hidrolik, katup solenoid, filter dan tangki minyak hidrolik.
Sistem hidrolik menggunakan filter, dan kebersihan minyak dijamin kelas 6-8.

Tekanan sistem hidrolik: 22Kpa
Kekuatan sistem hidrolik: 15kw

Unit kontrol listrik 1 set

Seluruh lini mengadopsi mode kontrol manusia-mesin yang menggabungkan PLC dan layar sentuh. Parameter spesifikasi, jumlah dan parameter sistem bagian dapat diatur melalui layar sentuh.Beberapa set instruksi operasi dapat disimpan sekaligus. tingkat otomatisasi yang tinggi. memiliki fungsi alarm jika terjadi kelainan pada jalur produksi,dan operasi seluruh jalur produksi dapat dipantau melalui sistem kontrol. Setelah mati atau keadaan abnormal shutdown, itu dapat melanjutkan pemrosesan sesuai dengan parameter kerja yang ditetapkan sebelumnya.

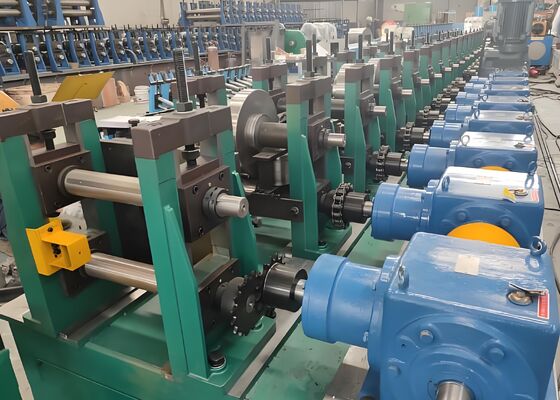

Mesin pembentuk gulungan 1 set

Aplikasi: Digunakan untuk membuat bentuk pelat jadi yang diinginkan ke bentuk antarmuka akhir yang diinginkan melalui proses lentur gulung.
Saat mengganti produk dengan spesifikasi yang berbeda, hanya sebagian dari spacer yang perlu diganti.

Struktur: Unit pembentuk mengadopsi rak independen (mode gaya torii). Motor, transmisi penggerak reduktor. Rol pembentuk dirancang oleh perangkat lunak profesional.Bahan ini terbuat dari baja mati berkualitas tinggi Cr12. Kekerasan setelah dimurnikan adalah HRC58 ~ 62. Permukaan roller dipoles setelah selesai. Roller memiliki presisi tinggi dan umur panjang.
Poros bawah didorong, dan poros atas dan bawah menggunakan gigi sinkron untuk melewati yang diperlukan.
Kacang luar gerbang lengkungan adalah kiri (poros bawah) dan kanan (poros atas).
