Model BPF250 Solar Bracket Punching Forming CNC Production Line Untuk Hot Rolled Low Carbon Steel

Model BPF250 Solar Bracket Punching Forming CNC Production Line Untuk Hot Rolled Low Carbon Steel

Pengantar Produk

Solar Bracket Punching and Forming Automatic Production Line dapat mencapai lembaran tunggal asli dari multi-proses, produksi yang tidak terganggu, mengatur uncoiling, leveling, punching, membentuk,Pengelupasan dalam satu produksi terus menerus, sehingga standar penampilan produk, menyumbat konsisten instalasi mudah.mudah dioperasikan dan menggunakan tenaga kerja yang lebih sedikit.

Konfigurasi produk

Catatan: Gambar jenis pelat tunduk pada gambar yang ditandatangani dan dikonfirmasi oleh pembeli dan penjual.

Proses produksi

Garis produksi dilakukan menurut proses teknologi berikut: Uncoiling→Leveling Servo Feeding→Punching→Cold Forming→Hydraulic Shear→Discharging

Konfigurasi dan fungsi unit

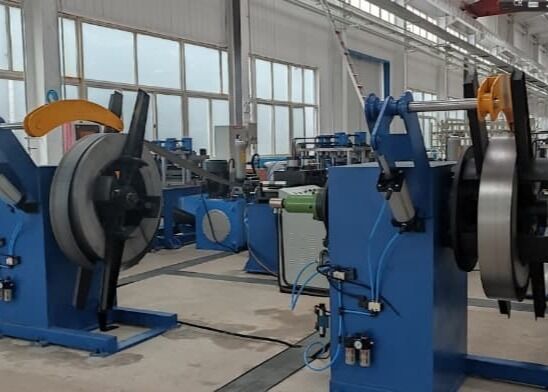

Uncoiler

Unwinding: Mesin dalam mode kepala tunggal. dukungan tunggal, secara manual menggerakkan perluasan dan kontraksi poros material uncoiler.
Struktur peregangan adalah jenis batang penghubung, dan keadaan kerja stabil dan dapat diandalkan.
Uncoiler dilengkapi dengan perangkat rem pneumatik.
Untuk mencegah material longgar selama proses uncoiling, uncoiler dilengkapi dengan lengan penekan pneumatik untuk memastikan keselamatan operator.
Uncoiler juga berisi 4 baffle untuk mencegah gulungan dari salah selaras atau unrolled.

Servo leveling feeder 1 set

Penggunaan: Pakan bahan lembaran sesuai dengan panjang langkah yang sebenarnya diperlukan untuk tusukan, dan dapat mengatur beberapa kelompok parameter pakan sekaligus, yang nyaman dan cepat.Keakuratan pakan adalah akurat tanpa toleransi kumulatif.
Servo feeder terdiri dari 1 pasang rol feed, menggunakan penekan pegas dan pelepasan pneumatik.
Struktur: terdiri dari bingkai, sistem menekan dan sistem servo drive

Satu mesin pencetak (termasuk die pencetak)

Aplikasi: Menggunakan pers hidraulik khusus 80T, posisi tusukan dapat disesuaikan sepanjang lebar bahan, dan memiliki karakteristik struktur yang wajar,umur panjang dan penyesuaian yang nyaman.

Sistem hidrolik yang dilengkapi dengan mesin perforasi ini dikembangkan khusus untuk mesin perforasi multi-stasiun.dan mengadopsi modul kontrol hidraulik khusus, yang memiliki karakteristik kecepatan punching cepat dan kebisingan rendah, dan dilengkapi dengan pendingin Pemanas untuk menghilangkan panas untuk memenuhi kebutuhan produksi berkelanjutan.(Sistem hidrolik ini telah berhasil digunakan di banyak jalur produksi)

Struktur: Kerangka pengelasan pelat baja adalah model pers hidrolik yang diadopsi, yang ekonomis dan berlaku, dan kecepatannya cepat.Jarak tusukan dapat disesuaikan dalam arah melintang dari piring, dan jarak tusukan dapat diubah melalui sistem kontrol listrik.

Pengeboran mati: 1 set 8 11x30 lubang bujur ditumbuk sekaligus.

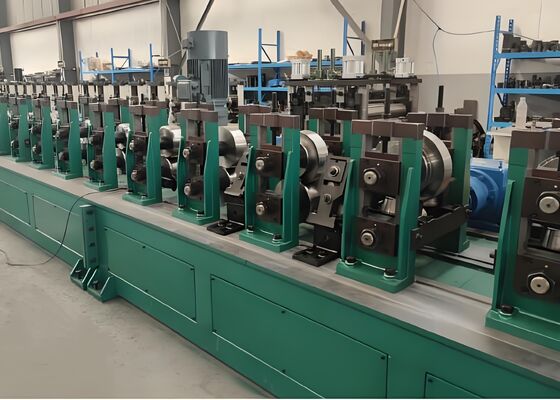

Mesin pembentuk gulungan 1 set

Aplikasi: Digunakan untuk membuat bentuk pelat jadi yang diinginkan ke bentuk antarmuka akhir yang diinginkan melalui proses lentur gulung.
Saat mengganti produk dengan spesifikasi yang berbeda, hanya sebagian dari spacer yang perlu diganti.

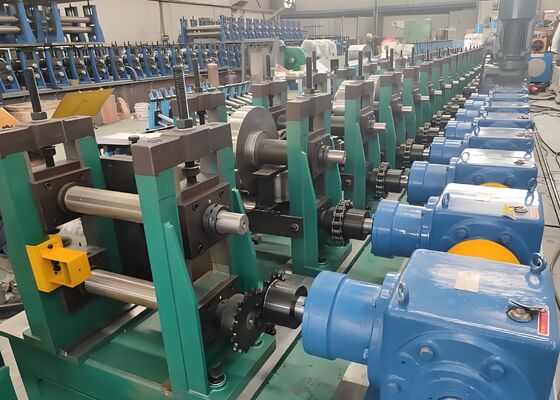

Struktur: Unit pembentuk mengadopsi rak independen (mode gaya torii). Motor, transmisi penggerak reduktor. Rol pembentuk dirancang oleh perangkat lunak profesional.Bahan ini terbuat dari baja mati berkualitas tinggi Cr12. Kekerasan setelah dimurnikan adalah HRC58 ~ 62. Permukaan roller dipoles setelah selesai. Roller memiliki presisi tinggi dan umur panjang.
Poros bawah didorong, dan poros atas dan bawah menggunakan gigi sinkron untuk melewati yang diperlukan.
Kacang luar gerbang lengkungan adalah kiri (poros bawah) dan kanan (poros atas).
