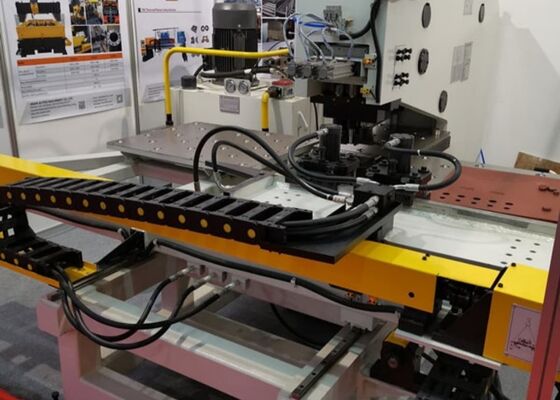

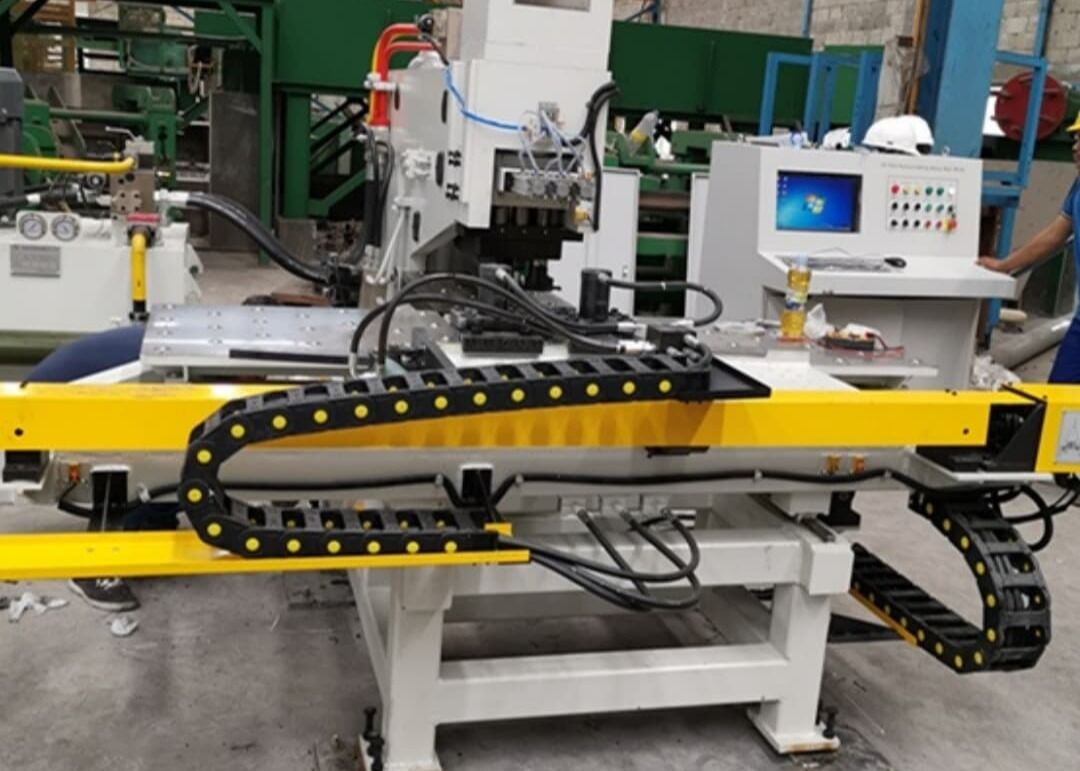

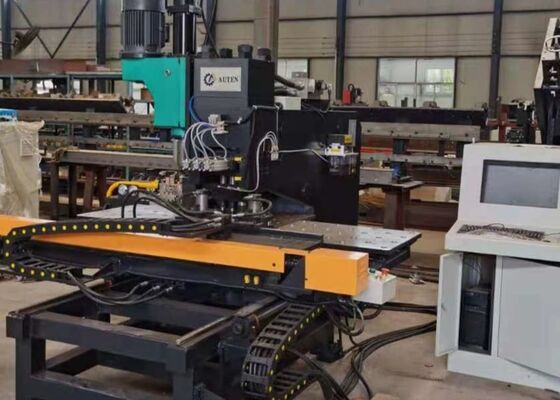

Model BNHD120 Otomatis CNC Hydraulic Steel Plate Punch Machine 1500*800mm Workpiece
Pengantar Produk:
Mesin perforasi dan pengeboran pelat CNC ini dirancang secara ahli untuk industri produksi menara baja, menawarkan akurasi yang luar biasa dalam perforasi, penandaan,dan operasi pengeboran untuk komponen pelat bajaSelain itu, ia menunjukkan fleksibilitas yang signifikan, memfasilitasi pelaksanaan tugas tusukan, pengeboran, dan penandaan pada berbagai bagian logam,Dengan demikian mendukung berbagai aplikasi industri.
Konfigurasi Produk:
| Model |
BNHD120 |
| Ukuran maksimum benda kerja (mm) |
1500*800 |
| Max. diameter tusukan (mm) |
Φ26 |
| Diameter pengeboran maksimum (mm) |
Φ50 |
| Taper spindle pengeboran |
BT1Pengadaan |
| Ketebalan lempeng (mm) |
Menonjok |
5️25 (Q235) |
| Pengeboran |
40 |
| Kekuatan pukulan (kN) |
1000/1200 |
| Kekuatan penandaan (kN) |
800/1200 |
| Jarak minimal antara lubang dan tepi plat (mm) |
Menonjok |
25 |
| Pengeboran |
Tergantung pada diameter lubang |
| Ukuran karakter ((mm) |
14*10*19 |
| Qty dari karakter |
12 |
| Stasiun mati |
4 |
| Kecepatan pemasangan pengeboran (mm/menit) |
0 ~ 5000 |
| Jarak spindle pengeboran ((mm) |
350 |
| Kecepatan rotasi spindel pengeboran ((r/menit) |
30 ~ 3000 |
| Mode pemrograman |
Pemrograman perintah, Auto CAD gambar atau tata letak perangkat lunak |
| Dimensi keseluruhan L*W*H (m) |
3.3*3.2*3 |
Fitur produk:
1Mesin perforasi dan penandaan saluran baja CNC memiliki kerangka las tipe C yang kuat, memastikan integritas struktural yang luar biasa dan menyediakan ruang operasi yang luas.Ini dilengkapi dengan tiga stasiun mati, salah satunya khusus untuk penandaan, dan mendukung indeksasi otomatis antara stasiun untuk meningkatkan efisiensi alur kerja.dengan kapasitas untuk berbagai macam benda kerjaBagian kerja ditempatkan dengan aman di atas meja kerja bantalan bola, yang memfasilitasi penanganan yang lancar dan mudah.Gerakan di sepanjang sumbu X dan Y didorong oleh servo motor, dengan sekrup bola presisi tinggi yang memastikan transmisi yang akurat, sementara akurasi posisi tusukan dikendalikan oleh Pengontrol Logika Programmable (PLC),memungkinkan otomatisasi penuh dari proses pemesinanSistem ini juga mendukung penyimpanan, pengambilan, dan penggunaan kembali program workpiece, memastikan siklus produksi batch yang mulus.
2. Mesin pengeboran baja CNC menggabungkan teknologi komputer numerical control (CNC) mutakhir, dipasangkan dengan sistem servo motor-driven feed,memastikan efisiensi operasional yang luar biasa dan presisi yang konsisten di berbagai macam benda kerja.
3Komponen fungsional utama mesin dirancang dengan struktur modular, meningkatkan kemudahan perawatan dan mengoptimalkan proses perbaikan.
4. Mesin CNC metal plate punching dan marking mengintegrasikan fungsi punching, marking, dan pengeboran ke dalam proses kohesif tunggal,menawarkan kemampuan serbaguna dalam siklus operasional yang terpadu.
5Modul pengeboran dilengkapi dengan fitur utama termasuk cepat ke bawah feed, progresi mesin yang akurat, dan cepat retraksi,meningkatkan efisiensi operasional dalam lingkungan kerja praktis.
6Dengan sistem deteksi kesalahan diagnostik mandiri yang canggih, mesin ini dengan cepat mengidentifikasi masalah operasi, memungkinkan pemeliharaan tepat waktu dan memastikan keandalan produksi yang berkelanjutan.
7Proses pemrograman dirancang dengan mempertimbangkan keramahan pengguna: operator dapat langsung memasukkan diameter lubang, koordinat posisi, dan kuantitas batch ke dalam sistem kontrol.Sistem ini sepenuhnya kompatibel dengan program yang dibuat oleh perangkat lunak lofting khusus dan mendukung konversi file CAD / CAM yang mulus, memastikan pelaksanaan program yang lancar dan efisien.
Rincian mesin:
Sistem metalworking khusus ini dirancang dengan hati-hati untuk melakukan penumbukan, penandaan, dan pengeboran pada pelat baja dalam industri manufaktur menara baja.Ini menawarkan presisi mesin yang luar biasaSelain fungsi utamanya di sektor menara baja, peralatan serbaguna ini secara konsisten melakukan penonjolan, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengdan tugas penandaan pada pelat logam untuk berbagai aplikasi industriHal ini memastikan efisiensi operasional yang superior dan pengolahan yang tepat untuk berbagai benda kerja logam, sehingga merampingkan alur kerja dan meningkatkan kualitas produk di berbagai sektor industri.
