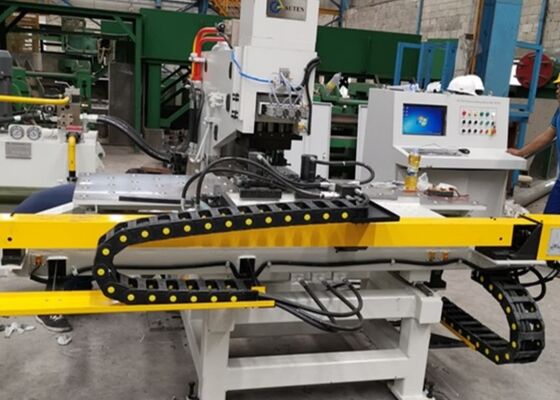

Mesin Pencetak Hidrolik CNC Otomatis Untuk Lini Transmisi Daya
Pengantar Produk:
Mesin perforasi dan pengeboran pelat CNC ini dirancang dengan cermat untuk sektor manufaktur menara baja, memberikan presisi yang luar biasa dalam perforasi, penandaan,dan operasi pengeboran untuk komponen pelat bajaSelain itu, ia menunjukkan fleksibilitas yang luar biasa, memungkinkan pelaksanaan tugas tusukan, pengeboran, dan penandaan di berbagai bagian logam,melayani spektrum luas aplikasi industri.
Konfigurasi Produk:
| Ukuran maksimum benda kerja (mm) |
1500*800 |
| Max. diameter tusukan (mm) |
Φ26 |
| Diameter pengeboran maksimum (mm) |
Φ50 |
| Taper spindle pengeboran |
BT1Pengadaan |
| Ketebalan lempeng (mm) |
Menonjok |
5️25 (Q235) |
| Pengeboran |
40 |
| Kekuatan pukulan (kN) |
1000/1200 |
| Kekuatan penandaan (kN) |
800/1200 |
| Jarak minimal antara lubang dan tepi plat (mm) |
Menonjok |
25 |
| Pengeboran |
Tergantung pada diameter lubang |
| Ukuran karakter ((mm) |
14*10*19 |
| Qty dari karakter |
12 |
| Stasiun mati |
4 |
| Kecepatan pemasangan pengeboran (mm/menit) |
0 ~ 5000 |
| Jarak spindle pengeboran ((mm) |
350 |
| Kecepatan rotasi spindel pengeboran ((r/menit) |
30 ~ 3000 |
| Mode pemrograman |
Pemrograman perintah, Auto CAD gambar atau tata letak perangkat lunak |
| Dimensi keseluruhan L*W*H (m) |
3.3*3.2*3 |
Fitur produk:
1. Mesin perforasi dan penandaan baja saluran CNC dibangun dengan rangka las tipe C yang kokoh, memastikan kekuatan struktural yang unggul dan menyediakan ruang yang cukup untuk operasi.Ini dilengkapi dengan tiga stasiun mati, salah satunya hanya didedikasikan untuk penandaan, dan mendukung indeksasi otomatis antara stasiun untuk mengoptimalkan efisiensi alur kerja.yang mampu menangani berbagai macam benda kerja, dengan baffle referensi nol untuk menjamin keselarasan yang tepat.Gerakan di sepanjang sumbu X dan Y didukung oleh servo motor, dengan transmisi presisi melalui sekrup bola presisi tinggi, sementara akurasi posisi tusukan dikelola oleh Pengontrol Logika yang dapat diprogram (PLC), memungkinkan otomatisasi penuh dari proses pemesinan.Sistem ini juga memungkinkan untuk menyimpan, pengambilan, dan penggunaan kembali program workpiece, mendukung siklus produksi batch yang mulus.
2Mesin pengeboran baja CNC menggunakan teknologi Komputer Numerical Control (CNC) yang canggih ditambah dengan sistem feed servo motor-driven,memberikan efisiensi operasional yang luar biasa dan akurasi yang konsisten di berbagai macam benda kerja.
3Komponen fungsional inti mesin dirancang dengan pendekatan modular, meningkatkan kemudahan pemeliharaan dan merampingkan prosedur perbaikan.
4Mesin perforasi dan penandaan pelat logam CNC menggabungkan operasi perforasi, penandaan, dan pengeboran menjadi proses yang terpadu, memberikan kemampuan serbaguna dalam satu siklus operasi.
5. Modul pengeboran menggabungkan fitur penting seperti cepat downward feed, presisi machining kemajuan, dan cepat retraction,Meningkatkan secara signifikan efisiensi operasional di lingkungan kerja dunia nyata.
6Dengan sistem deteksi kesalahan diagnostik mandiri yang canggih, mesin ini dengan cepat mengidentifikasi masalah operasional,memungkinkan tindakan pemeliharaan yang cepat dan memastikan keandalan produksi yang konsisten.
7Proses pemrograman dirancang dengan fokus pada kemudahan penggunaan: operator dapat langsung memasukkan diameter lubang, koordinat posisi, dan kuantitas batch ke dalam sistem kontrol.Sistem ini sepenuhnya kompatibel dengan program yang dihasilkan oleh perangkat lunak lofting khusus dan mendukung konversi langsung file CAD / CAM, memastikan pelaksanaan program yang lancar dan efisien.

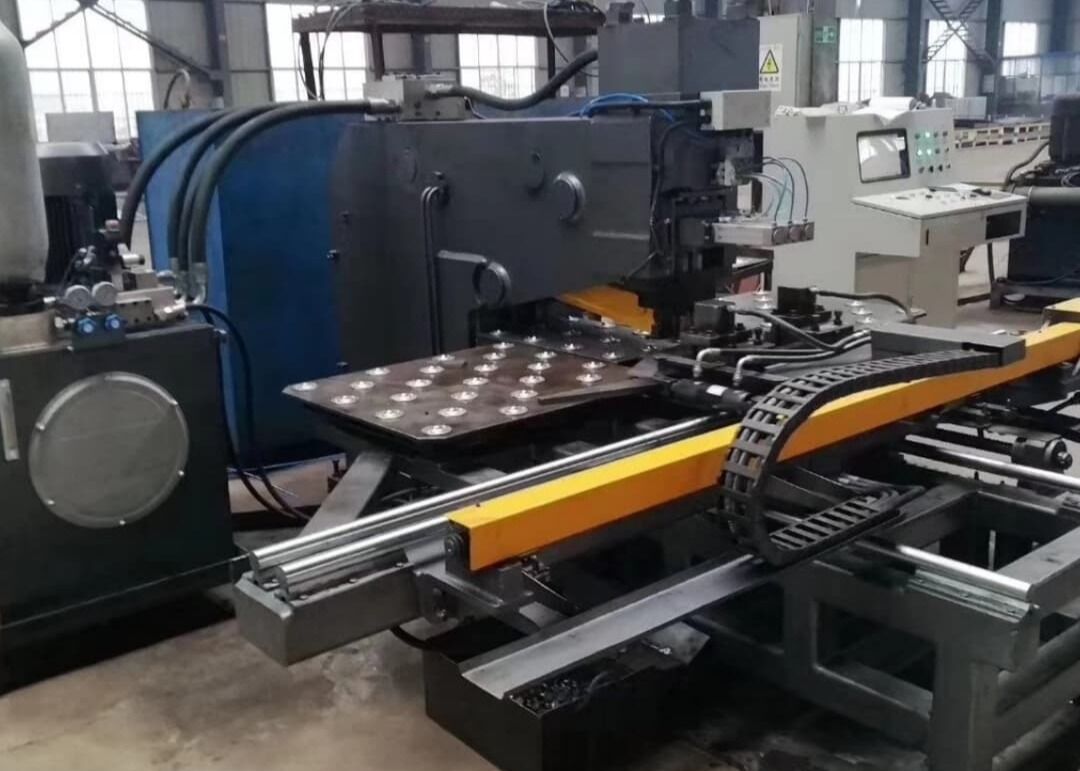

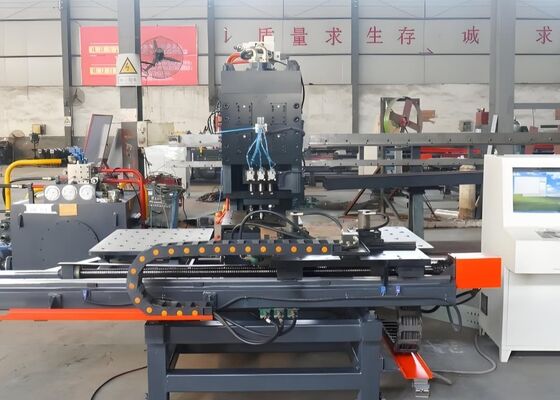

Rincian mesin:
Sistem metalworking khusus ini dirancang dengan cermat untuk melakukan penumbukan, penandaan, dan pengeboran pada pelat baja dalam industri manufaktur menara baja.Ini memberikan akurasi mesin yang luar biasaSelain peran utamanya dalam sektor menara baja, peralatan yang sangat fleksibel ini secara konsisten melakukan penggoresan, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran,dan tugas penandaan untuk pelat logam di berbagai aplikasi industriHal ini memastikan efisiensi operasional yang luar biasa dan pengolahan yang tepat untuk semua jenis benda kerja logam, sehingga mengoptimalkan alur kerja dan meningkatkan kualitas produk di berbagai sektor industri.
