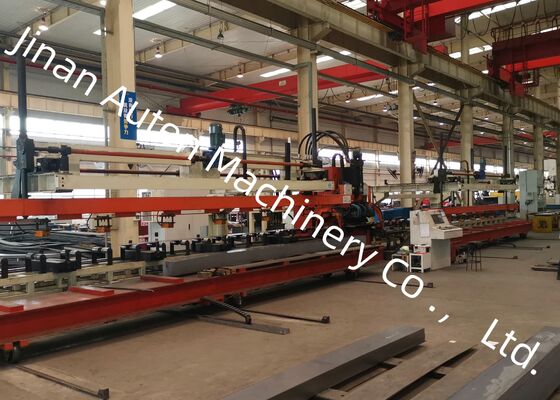

Garis Mesin Pukulan CNC Motor Hidrolik Balok Truk Ringan Otomotif untuk Pemrosesan Lembaran Logam
Aplikasi:
Perusahaan kami telah merancang dan mengembangkan sistem pemrosesan lembaran logam otomatis yang canggih, efisien tinggi, dan presisi tinggi, yang dirancang khusus untuk pelubangan balok longitudinal otomotif berkekuatan tinggi. Lini produksi ini sangat cocok untuk pemrosesan balok longitudinal ultra-lebar dan ultra-tebal, biasanya digunakan pada kendaraan khusus, termasuk truk tambang dan aplikasi tugas berat lainnya.
Parameter teknis utama:
| No. |
Nama |
Nilai |
| 1 |
Gaya nominal |
1200KN |
| 2 |
Ukuran dan rentang pelat pemrosesan |
| 3 |
Panjang |
4000～8000mm |
| Lebar |
200～550mm |
| Ketebalan |
3～6mm |
| Lengkungan sabit bahan lembaran yang masuk |
≤7mm/10m |
| Ketidakrataan lembaran sumbu-X |
≤10mm/1000mm ,≤20mm/8000mm |
| Ketidakrataan lembaran sumbu-Y |
5mm |
| Peralihan lembaran |
≤50mm |
| Sifat mekanik bahan lembaran |
σb=510～850N/mm2 |
| 4 |
Diameter Pukulan Maks. |
φ60mm |
| 5 |
Jumlah modul |
25 |
| 6 |
Kecepatan maks. |
| Sumbu-X |
Maks=50m/menit |
| Sumbu-Y |
Maks=30m/menit |
| 7 |
Akurasi pemrosesan |
| Sumbu-X |
±0.25/600mm ,±0.50 / 3000mm,±0.7 / 8000 mm |
| Sumbu-Y |
±0.2 mm / 600 mm |
| 8 |
Metode pemrosesan |
Filtrasi |
| 9 |
Referensi |
Sumbu-X berada di sepanjang panjang pelat, dan koordinat-X lubang didasarkan pada ujung pelat; sumbu-Y adalah lebar pelat, dan referensinya adalah garis tengah.
|
| 11 |
Mode operasi |
Manual, otomatis |
Fitur Produk
1. Sistem kontrol terintegrasi dengan sistem CNC SIEMENS 828D, dipasangkan dengan mekanisme pengumpanan yang digerakkan oleh motor servo. Konfigurasi ini menjamin efisiensi operasional yang unggul sekaligus memastikan presisi yang konsisten selama pemrosesan benda kerja.
2. Perangkat penyelarasan pusat yang digerakkan servo dipasang pada rol penyangga pengumpanan, memungkinkannya untuk memproses pelat secara efisien dengan profil penampang yang bervariasi dan mengakomodasi variasi ketinggian mulai dari 0 hingga 200mm.
3. Sistem ini dirancang untuk mendukung hingga 25 cetakan dengan diameter yang bervariasi, menampilkan proses pemasangan cetakan yang cepat dan intuitif.
4. Pemuatan, pelubangan, dan pembongkaran pelat sepenuhnya otomatis, secara drastis mengurangi tuntutan tenaga kerja dan mengoptimalkan efisiensi operasional.
5. Bahan limbah secara otomatis dikeluarkan dan dikumpulkan, memastikan aliran produksi yang lancar dan efisien.
6. Perangkat lunak pemrograman otomatis memungkinkan impor langsung grafik dari AUTOCAD atau file .DXF yang dibuat oleh perangkat lunak CAD lainnya. Menampilkan antarmuka manusia-mesin yang intuitif, memungkinkan pembuatan otomatis program pemrosesan alat mesin, sehingga mengurangi pengeluaran waktu dan meminimalkan risiko kesalahan.
Pameran ini menampilkan serangkaian sampel balok longitudinal yang telah selesai diproduksi oleh lini produksi ini, yang mencakup berbagai spesifikasi yang digunakan pada truk tambang dan kendaraan khusus. Sampel ini berfungsi untuk menunjukkan keakuratan penempatan lubang, kelancaran tepi yang dilubangi, dan integritas struktural secara keseluruhan, memberikan klien dan inspektur representasi visual yang jelas tentang kemampuan permesinan peralatan.
Mesin ini adalah alat yang sangat khusus yang dirancang khusus untuk operasi pelubangan pada balok longitudinal datar di industri otomotif. Ini terutama dirancang untuk memproses balok utama truk dan kendaraan khusus, memastikan pembuatan lubang yang tepat untuk memenuhi kebutuhan perakitan struktural dari komponen penahan beban otomotif tugas berat yang dibuat khusus ini.
