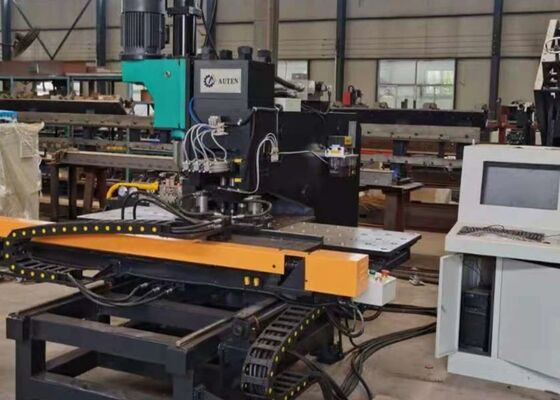

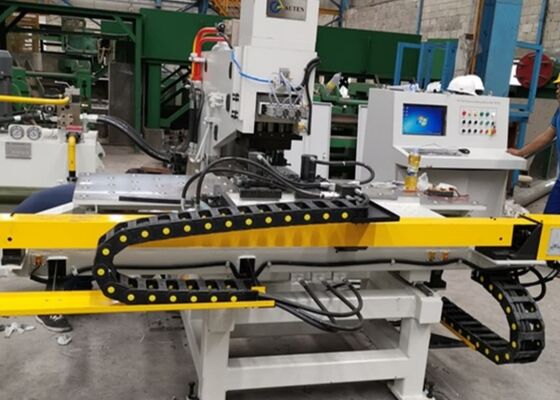

Model BNHD120 Mesin CNC Punching Drilling Marking yang Digunakan dalam Struktur Baja untuk Pabrik Konstruksi
Pengantar Produk:
Mesin perforasi dan pengeboran pelat CNC ini dirancang secara tepat untuk industri manufaktur menara baja, memberikan akurasi yang luar biasa dalam perforasi, penandaan,dan operasi pengeboran untuk komponen pelat bajaSelain itu, ia menampilkan fleksibilitas yang mengesankan, memungkinkan kinerja punching, pengeboran, dan menandai tugas di berbagai bagian logam, melayani berbagai aplikasi industri.
Konfigurasi Produk:
| Ukuran maksimum benda kerja (mm) |
1500*800 |
| Max. diameter tusukan (mm) |
Φ26 |
| Diameter pengeboran maksimum (mm) |
Φ50 |
| Taper spindle pengeboran |
BT1Pengadaan |
| Ketebalan lempeng (mm) |
Menonjok |
5️25 (Q235) |
| Pengeboran |
40 |
| Kekuatan pukulan (kN) |
1000/1200 |
| Kekuatan penandaan (kN) |
800/1200 |
| Jarak minimal antara lubang dan tepi plat (mm) |
Menonjok |
25 |
| Pengeboran |
Tergantung pada diameter lubang |
| Ukuran karakter ((mm) |
14*10*19 |
| Qty dari karakter |
12 |
| Stasiun mati |
4 |
| Kecepatan pemasangan pengeboran (mm/menit) |
0 ~ 5000 |
| Jarak spindle pengeboran ((mm) |
350 |
| Kecepatan rotasi spindel pengeboran ((r/menit) |
30 ~ 3000 |
| Mode pemrograman |
Pemrograman perintah, Auto CAD gambar atau tata letak perangkat lunak |
| Dimensi keseluruhan L*W*H (m) |
3.3*3.2*3 |
Fitur produk:
1. Mesin perforasi dan penandaan saluran baja CNC memiliki rangka las tipe C yang kuat, memberikan integritas struktural yang luar biasa dan ruang operasi yang luas.Ini dilengkapi dengan tiga stasiun mati, salah satunya khusus untuk penandaan, dan mendukung indeksasi otomatis antara stasiun untuk meningkatkan efisiensi alur kerja.dengan kapasitas untuk berbagai macam benda kerja, dengan baffle referensi nol yang memastikan keselarasan yang tepat.Gerakan di sepanjang sumbu X dan Y didorong oleh servo motor, dengan daya yang ditransmisikan melalui sekrup bola presisi tinggi, sementara akurasi posisi tusukan dikelola oleh PLC (Programmable Logic Controller),memungkinkan otomatisasi lengkap dari proses pemesinanSetelah masuk ke program workpiece, sistem memungkinkan untuk penyimpanan, pengambilan, dan penggunaan kembali, mendukung siklus produksi batch terus menerus.
2. Mesin pengeboran baja CNC menggabungkan teknologi Komputer Numerical Control (CNC) canggih bersama dengan sistem servo motor-driven feed,memastikan efisiensi operasional yang luar biasa dan presisi yang konsisten di berbagai benda kerja.
3Komponen fungsional utama mesin dirancang dengan desain modular, memfasilitasi kemudahan pemeliharaan dan menyederhanakan proses perbaikan.
4Mesin CNC metal plate punching dan marking mengintegrasikan operasi punching, marking, dan pengeboran ke dalam satu proses,menawarkan kemampuan multi-fungsi dalam satu siklus operasional.
5Modul pengeboran mencakup fitur penting seperti cepat downward feed, progresi pengolahan yang tepat, dan retraksi cepat,meningkatkan efisiensi operasional secara signifikan dalam lingkungan kerja praktis.
6Dilengkapi dengan sistem deteksi kesalahan diagnostik diri canggih, mesin segera mengidentifikasi setiap masalah operasi,memungkinkan tindakan pemeliharaan yang tepat waktu dan memastikan keandalan produksi yang berkelanjutan.
7Proses pemrograman dirancang dengan penekanan yang kuat pada keramahan pengguna: operator dapat langsung memasukkan diameter lubang, koordinat posisi, dan kuantitas batch ke dalam sistem kontrol.Sistem ini juga kompatibel dengan program yang dihasilkan oleh perangkat lunak lofting khusus atau memungkinkan konversi langsung dari file CAD / CAM, memastikan pelaksanaan program yang lancar dan efisien.
Rincian mesin:
Sistem metalworking khusus ini dirancang khusus untuk melakukan operasi menyetrum, menandai, dan mengebor pada pelat baja dalam sektor manufaktur menara baja.Ini memberikan presisi mesin yang luar biasaSelain aplikasi utamanya dalam industri menara baja, peralatan yang sangat serbaguna ini dapat diandalkan untuk melakukan penonjolan, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran, pengeboran,dan tugas penandaan untuk pelat logam di berbagai sektor industriHal ini secara konsisten memastikan efisiensi operasional yang superior dan pengolahan yang tepat untuk semua jenis benda kerja logam,Dengan demikian merampingkan alur kerja dan meningkatkan kualitas produk di berbagai aplikasi industri.
