7000 Kg Single Steel Coil Weight Otomatis Decoiler Decoiler Pengeboran Lini Produksi Cold Bending

7000 Kg Single Steel Coil Weight Automatic Cable Tray Decoiler Punching Cold Bending Production Line

Pengantar Produk:

Lini produksi decoiler, punching, dan cold bending kabel tray otomatis dapat mencapai produksi multi-proses tanpa gangguan dari lembaran tunggal asli, menggabungkan uncoiling, perataan, punching, pembentukan, dan pemotongan dalam satu produksi berkelanjutan, sehingga penampilan produk standar, punching konsisten, dan pemasangan mudah. Lini produksi memiliki kecepatan produksi tinggi, punching on-line, dan produksi pencetakan berkelanjutan, mudah dioperasikan dan membutuhkan lebih sedikit tenaga kerja.

Konfigurasi Produk:

Proses produksi:

Decoiler-leveler-material loop—servo feeder—multi-station puncher (cutting)--roll former utama—output profil akhir

Komponen utama

Platform transmisi daya 1 set

Aplikasi: Mengangkut lembaran yang sudah di-punch ke mesin pembentuk.
Struktur: Mengadopsi konveyor sabuk dengan perangkat pemandu, terutama terdiri dari rangka, perangkat penggerak, sabuk konveyor, perangkat penyesuaian lebar, perangkat pemandu, dll. Kecepatan pengumpanan dapat disesuaikan tanpa batas, sesuai dengan kecepatan mesin pencetak.

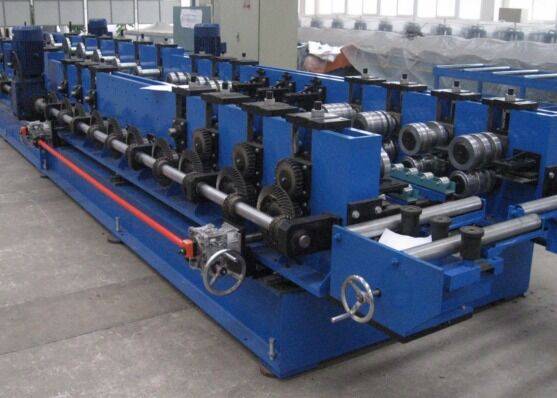

Mesin pembentuk yang dapat disesuaikan kantilever -1 set

Aplikasi: Digunakan untuk menggulung bentuk pelat jadi yang diperlukan menjadi bentuk penampang akhir yang diperlukan melalui proses pembengkokan gulungan.
Struktur: Unit pembentukan mengadopsi mode mesin pembentuk kantilever. Digerakkan oleh motor, peredam, dan roda gigi bevel spiral.

Saat memproduksi produk dengan lebar bawah dan tinggi pinggang yang berbeda, Anda hanya perlu mengatur parameter pada layar sentuh, yang nyaman, cepat, dan andal.

Rol pembentuk dirancang oleh perangkat lunak profesional. Bahan terbuat dari baja cetakan berkualitas tinggi Cr12, dan kekerasan setelah pengerasan adalah HRC58~62 (setara dengan material Amerika D2/D3). Permukaan rol dipoles setelah finishing. Rol memiliki presisi tinggi dan umur panjang.

Bagian pembentuk utama berisi dua mesin pembentuk. Dasar mesin pembentuk dilengkapi dengan perangkat bergerak, yang dapat bergerak memanjang pada rel pemandu yang telah Anda atur sebelumnya. Dua mesin pembentuk dan satu untuk produksi purlin berbentuk C,
Parameter: Jalur pembentukan: 10+12 jalur

1 set rak penyangga tanpa daya (total panjang 12 meter)

Rak dalam mode tanpa daya, dengan total dua bagian dan setiap bagian panjangnya 6 meter. Rak material adalah struktur yang dapat dilepas, yang nyaman untuk transportasi dan penggunaan di tempat yang berbeda.

Sistem hidrolik 1 set

Aplikasi: Memberikan dukungan daya untuk uncoiling dan punching.

Struktur: Struktur gabungan pompa dan akumulator diadopsi, dan aksi punching dan pemotongan cepat, dan kecepatan lini produksi meningkat. Pendingin udara digunakan untuk menghilangkan panas untuk memenuhi persyaratan kerja dan produksi di bawah beban tinggi dan suhu yang lebih tinggi. Sistem hidrolik adalah sistem hidrolik cepat, cocok untuk lini produksi punching kecepatan tinggi, roll forming, dan cold bending pemotongan. Komponen hidrolik utama mengadopsi produk Beijing Huade.

Komponen utama adalah: pompa oli, motor, katup hidrolik, katup solenoid, filter, dan tangki oli hidrolik, dll.

Unit kontrol listrik -1 set

Seluruh lini mengadopsi mode kontrol manusia-mesin yang menggabungkan PLC dan layar sentuh. Parameter spesifikasi, kuantitas, dan parameter sistem komponen dapat diatur melalui layar sentuh, dan beberapa set instruksi operasi dapat disimpan sekaligus. Memiliki tingkat otomatisasi yang tinggi. Memiliki fungsi alarm jika terjadi kelainan pada lini produksi. Operasi seluruh lini produksi dapat dipantau melalui sistem kontrol. Setelah kegagalan daya atau penghentian abnormal, pemrosesan dapat dilanjutkan sesuai dengan parameter kerja yang telah diatur sebelumnya.
