Lini Produksi Tekuk Dingin, Pukulan, dan Pembengkokan Decoiler Baki Kabel Model DPC2050 Kecepatan Kerja 3~10m/Min

Model DPC2050 Decoiler Cable Tray Punching Cold Bending Produksi Line 3~10m/Min Kecepatan Kerja

Pengantar Produk:

Decoiler baki kabel otomatis, tusukan dan garis produksi lentur dingin dapat mencapai lembar tunggal asli multi proses, produksi tanpa gangguan, set uncoiling, leveling, tusukan, membentuk,Pengelupasan dalam satu produksi terus menerus, sehingga standar penampilan produk, menyumbat konsisten instalasi mudah.mudah dioperasikan dan menggunakan tenaga kerja yang lebih sedikit.

Konfigurasi produk:

Proses produksi:

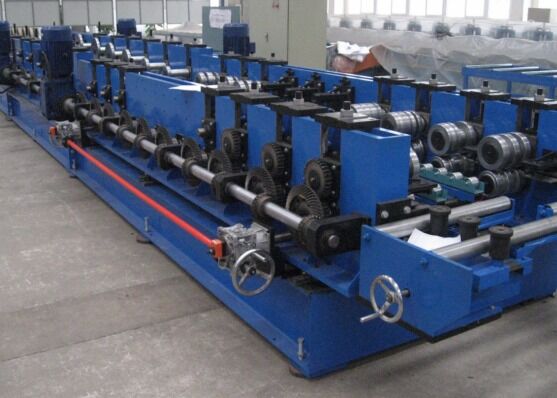

Decoil-re-leveler-material loop servo feeder multi-station puncher (cutting) --main roll former final profile output

Komponen utama

Decoiler 1 set

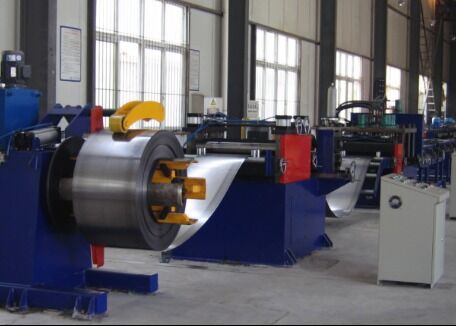

Decoiler: Mesin dalam mode kepala tunggal (pendukung tunggal, struktur ketegangan empat tautan, kekuatan ketegangan berasal dari silinder hidrolik, penyesuaian cepat dan dapat diandalkan.Uncoiler adalah uncoiler otomatis dengan perangkat penekanan pneumatikSetelah dipasang pada poros material uncoiler, poros material uncoiler secara otomatis diputar selama operasi sebenarnya dari seluruh jalur.Kecepatan kerja uncoiler dapat disesuaikan sesuai dengan kondisi operasi dari seluruh jalurUntuk memastikan keamanan operasi sebenarnya dari uncoiler, uncoiler dilengkapi dengan perangkat rem pneumatik.Decoiler juga berisi 4 baffle untuk mencegah kumparan dari longgar selama uncoiler.

Catatan: Trolley muat bisa opsional

Mesin leveler 1 set

Ini mengadopsi 7 rol untuk leveling, 2 pasang rol timbal, feed rol clamping pneumatik, frekuensi konversi regulasi kecepatan, kontrol switch.

Bahan lingkaran 1 set

Aplikasi: Digunakan untuk buffer ketidakcocokan kecepatan antara mesin leveling dan mesin perforasi, dan memperbaiki penyimpangan; memastikan keseimbangan antara keduanya dalam kecepatan berjalan,sehingga seluruh jalur berjalan dengan lancar dan sepenuhnya.
Struktur: Perangkat penyimpanan terdiri dari dua bagian: roller busur dan perangkat pendukung.Mereka terdiri dari rangka busur dan satu set rol fleksibelPermukaan roller dilapisi dengan krom keras.

Saklar fotoelektrik masing-masing dipasang di kedua ujung lubang penyimpanan untuk mengontrol input pelat di silo,untuk memastikan kontrol tingkat antara leveler uncoiling dan mesin perforasi, dan akhirnya menyadari perbedaan antara keduanya Kecepatan seimbang.

Servo feeder - 1 set

Aplikasi: Pakan bahan lembaran sesuai dengan panjang langkah yang sebenarnya diperlukan untuk tusukan. Beberapa kelompok parameter pakan dapat diatur sekaligus, yang nyaman dan cepat.Keakuratan makan adalah akurat tanpa kesalahan akumulasi.

Struktur: Terdiri dari rangka, sistem kompresi, dan sistem servo drive

Puncher multi-stasiun (memotong) - satu set

Aplikasi: Terutama menyelesaikan perforasi jenis lubang yang berbeda pada profil.

Struktur: Mengadopsi mode pers cair empat kolom, which is economical and applicable and fast The punching machine has a 6-station punching mode and contains 3 to 4 sets of die sets (final confirmation of the number of die sets according to the final confirmation of the punching plate drawing of the customer), yang dapat terus-menerus menusuk beberapa jenis lubang.dan langkah tusukan dapat diubah melalui sistem kontrol listrik.

Diagram perforasi (pengaturan posisi lubang akhir tergantung pada gambar yang dikonfirmasi oleh pelanggan)
