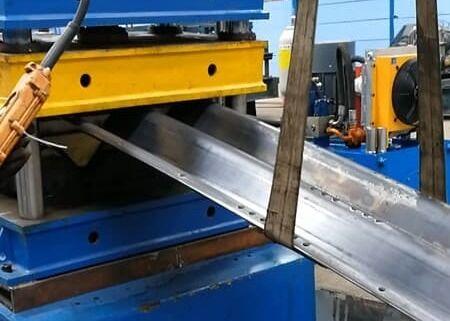

Model DFCP150 Lini Pembentuk Roller Pelat Bergelombang Dengan Fungsi Pengeboran Lubang

Model DFCP150 Lini Pembentukan Rol Pelat Bergelombang Dengan Fungsi Pelubangan

Pendahuluan Produk:

Lini Pembentukan Rol Pelat Bergelombang dapat mencapai lembaran tunggal asli dari multi-proses, produksi tanpa gangguan, mengatur pembukaan gulungan, perataan, pelubangan, pembentukan, pemotongan dalam satu produksi berkelanjutan, sehingga tampilan produk standar, pemasangan konsisten pelubangan mudah. Lini produksi memiliki kecepatan produksi tinggi, pelubangan on-line dan produksi pencetakan berkelanjutan, mudah dioperasikan dan menggunakan lebih sedikit tenaga kerja.

Konfigurasi produk:

Catatan: ketika pesanan dikonfirmasi, kedua belah pihak perlu menandatangani gambar profil, gambar lubang punch dan gambar bagian lengkung bersama-sama.

Proses produksi:

Decoilre- leveler - loop material—servo feeder—puncher—loop material-- pembentuk rol utama—pemotong - benda kerja di luar

Komponen utama dari lini pembentukan rol:

Decoiler 1 set (termasuk mobil koil dan dukungan asisten)

Deociler ini adalah model kepala tunggal, motor menggerakkan poros decoiler untuk membuka koil baja dan daya hidrolik membuat perangkat ekspansi poros decoiler untuk membuat koil baja diperbaiki dengan baik pada poros decoiler. Struktur bagian yang diperluas adalah model “baji”. Ketika lini lengkap dalam kondisi kerja umum, decoiler bekerja secara otomatis. Untuk membuat operator decoiler aman, decoiler juga termasuk rem pneumatik dan lengan tekan.

Ini akan melindungi operator selama proses kerja.
Decoiler juga termasuk 4 buah pelat blok bahan baku, untuk menjaga koil baja diperbaiki dengan baik pada poros decoiler ketika decoiler dalam kondisi kerja. Pelat blok dapat dipasang dan dilepas sesuai dengan kebutuhan kerja yang sebenarnya.

Mobil koil:
Ini digunakan untuk memuat dan membongkar koil baja dari poros decoiler. Mobil koil dapat bergerak maju dan mundur, motor menggerakkan mobil untuk bergerak; meja penyangga mobil koil dapat mengangkat dan menurunkan, silinder hidrolik memasok daya untuk perangkat ini.
Daya motor mobil koil: ≈3Kw (Tunduk pada desain akhir)

Dukungan asisten:
Untuk membuat poros decoiler aman ketika koil baja dimuat di atasnya, ia memiliki satu rangka asisten untuk mendukungnya. rangka asisten adalah model daya hidrolik, dapat bergerak naik dan turun. Ketika rangka asisten bekerja, bagian sambungannya akan terkunci secara otomatis, dapat menjaga rangka asisten untuk mendukung poros decoiler secara stabil.
Berat dukungan:15000kgs

Mesin leveler 1 set

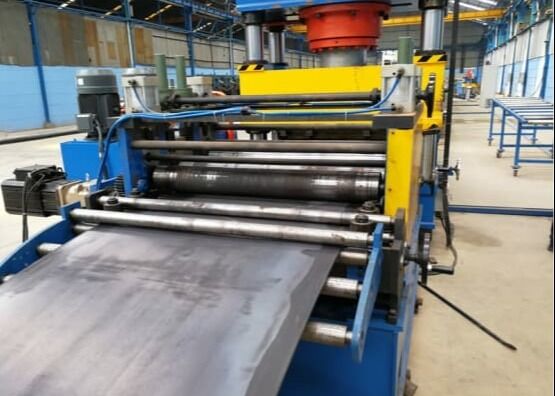

Leveler ini menggunakan model 5 rol. Lapisan atas memiliki 2 buah rol, dan lapisan bawah memiliki 3 buah rol. Ruang rol’ yang berada di antara lapisan atas dan bawah dapat disesuaikan secara manual dengan mandrel sekrup.
Satu pasang rol pemandu dipasang di bagian depan rol leveler, rol umpan dijepit dengan baik oleh silinder pneumatik. Kecepatan kerja rol jepit dapat disesuaikan dengan transduser, operator dapat mengontrolnya sesuai dengan kebutuhan kerja yang sebenarnya.
Di bagian depan bagian leveler utama, satu kepala sekop Teleskopik khusus dipasang pada pelat dasar leveler. Ketika bahan baku akan masuk ke bagian leveler, sekop ini akan bergerak ke atas dan memandu bahan baku untuk masuk ke perangkat leveler dengan lancar.

Kontrol konversi frekuensi

Untuk membuat koil baja bahan baku masuk ke bagian leveler dengan mudah dan lancar, satu pemandu material dan lengan tekan dipasang di antara decoiler dan leveler. Perangkat ini terutama mencakup lengan tekan, meja penyangga, kepala sekop, dll. lengan tekan, meja penyangga dan kepala sekop digerakkan oleh silinder hidrolik, lengan tekan memiliki satu rol daya, digunakan untuk membantu umpan. Rol daya digerakkan oleh motor 3Kw. Bagian ini dapat membantu operator memberi makan lembaran bahan baku untuk masuk ke bagian leveler, itu akan menghemat waktu bagi operator.

Perangkat pengelasan pantat geser 1 set

Fungsi: Memotong kepala dan ekor lembaran untuk menyelesaikan pengelasan pantat lembaran.
Struktur: Terdiri dari mesin geser, kepala material dan perangkat penekan ekor material, perangkat pemandu, platform pengelasan, perangkat pengumpan jepit, sistem penggerak, dasar, dll., dengan rol samping yang dapat disesuaikan di bagian depan dan belakang. Rangka adalah struktur pengelasan profil + pelat baja, geser hidrolik, penekanan hidrolik, dan platform penekanan. Atur pelat pendukung tembaga. Pengelasan busur argon manual, penggilingan manual. Pengguna mesin las harus menyiapkannya sendiri.
