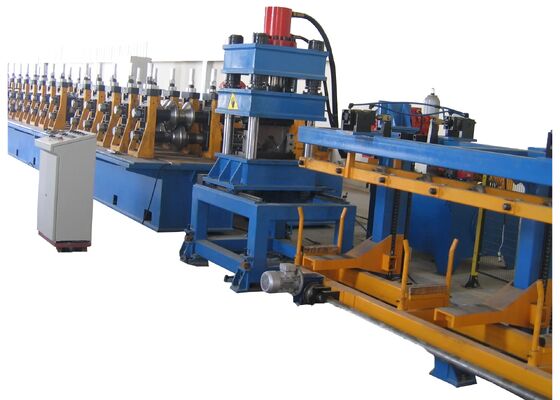

Mesin Pembuat Papan Balok Pembentuk Gulungan Pagar Pembatas Jalan Raya Otomatis Ф508mm Diameter Dalam Koil

Mesin Pembuat Papan Balok Pembentuk Gulungan Pagar Pembatas Jalan Raya Otomatis Ф508mm Diameter Dalam Koil

Pengantar Produk:

Garis pembentuk pagar pembatas jalan raya, garis produksi penjaga pelindung jalan raya, garis pembentuk pagar pembatas Dapat mencapai lembaran tunggal asli dari multi-proses, produksi tanpa gangguan, mengatur pembukaan koil, perataan, pelubangan, pembentukan, pengguntingan dalam satu produksi berkelanjutan, sehingga standar penampilan produk, pemasangan yang konsisten dengan pelubangan mudah. Jalur produksi memiliki kecepatan produksi yang tinggi, pelubangan on-line dan produksi cetakan berkelanjutan, mudah dioperasikan dan menggunakan lebih sedikit tenaga kerja.

Konfigurasi Produk:

Catatan: Gambar jenis papan harus tunduk pada gambar yang akhirnya ditandatangani dan dikonfirmasi oleh pembeli dan penjual.

Proses produksi:

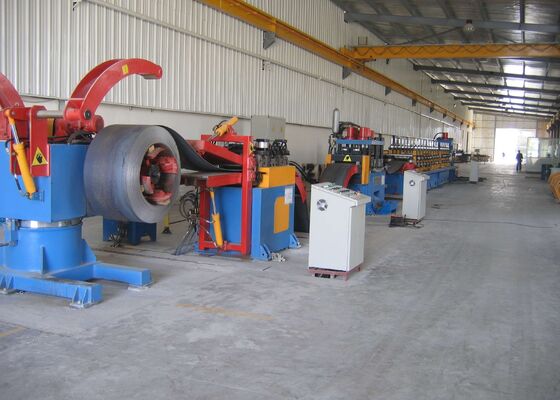

Jalur produksi dioperasikan sesuai dengan alur proses berikut: Pembukaan koil → Loop (penyimpanan) → Umpan perataan servo → Pelubangan (pemotongan) 315T + penekanan pelubangan dan penguatan → pembengkokan dingin → pengeluaran

Mesin Pembentuk Gulungan - 1 set

Tujuan: Digunakan untuk mencapai bentuk antarmuka yang diperlukan melalui proses pembengkokan gulungan.

Struktur: Unit pembentuk mengadopsi rangka independen (gaya lengkung cepat ganti). Didorong oleh motor dan peredam, dan didorong oleh kotak reduksi. Rol pembentuk dirancang oleh perangkat lunak profesional. Bahannya terbuat dari baja cetakan berkualitas tinggi Cr12, dengan kekerasan HRC58~62 setelah pendinginan (karakteristik fisik setara dengan bahan Amerika D2). Permukaan rol dipoles setelah pemesinan halus. Rol memiliki presisi tinggi dan umur panjang.
Poros bawah digerakkan, dan poros atas dan bawah menggunakan roda gigi sinkron jika perlu. Penggerak utama digerakkan oleh kotak reduksi. Bahan objek dari kotak reduksi adalah ZG45 atau pengelasan pelat baja.
Mur luar dari lengkungan adalah kidal (poros bawah) dan kanan (poros atas).

Sistem hidrolik -2 set

Tujuan: 1 set menyediakan daya untuk unwinder, troli pemuatan, dan mesin pelubang; set lainnya menyediakan dukungan daya untuk pemotongan hidrolik.

Struktur: Struktur kombinasi pompa dan akumulator diadopsi, dan kecepatan aksi pelubangan dan pengguntingan cepat, yang meningkatkan kecepatan jalur produksi. Pendingin berpendingin udara digunakan untuk pembuangan panas untuk memenuhi persyaratan produksi beban tinggi dan suhu tinggi. Sistem hidrolik ini adalah sistem hidrolik cepat, cocok untuk pelubangan kecepatan tinggi, rol lubang, dan jalur produksi pembengkokan dingin pengguntingan. Komponen hidrolik utama adalah produk Beijing Huade.
Komponen utama adalah: pompa oli, motor, katup hidrolik, katup solenoid, filter, dan tangki oli hidrolik, dll.
Sistem hidrolik menggunakan filter, dan kebersihan oli dijamin pada level 6-8.

Unit kontrol listrik -1 set

Seluruh jalur mengadopsi mode kontrol manusia-mesin yang menggabungkan PLC dan layar sentuh. Spesifikasi, kuantitas, dan parameter sistem dari suku cadang dapat diatur melalui layar sentuh. Beberapa set instruksi pengoperasian dapat disimpan sekaligus. Ini memiliki tingkat otomatisasi yang tinggi dan memiliki fungsi alarm jika terjadi kelainan pada jalur produksi. Pengoperasian seluruh jalur produksi dapat dipantau melalui sistem kontrol. Setelah kegagalan daya atau penonaktifan dalam keadaan abnormal, pemrosesan dapat dilanjutkan sesuai dengan parameter kerja yang telah ditetapkan sebelumnya.

Deskripsi komponen listrik utama:
