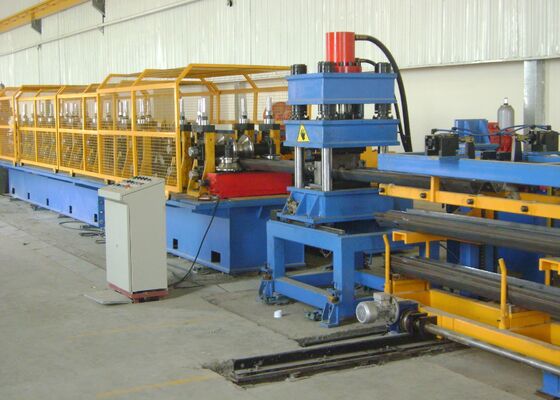

Model RF300 Lini Produksi Otomatis Pembentukan Tekuk Dingin Dua Gelombang untuk Penggunaan Pagar Pengaman Jalan

Model RF300 Jalur Produksi Otomatis Pembentukan Pembengkokan Dingin Dua Gelombang Jalan Raya Untuk Penggunaan Pagar Pengaman

Pengantar Produk:

Jalur pembentukan pagar pengaman jalan raya, jalur produksi pelindung jalan raya, jalur pembentukan pagar pengaman. Dapat mencapai lembaran tunggal asli dari multi-proses, produksi tanpa henti, mengatur pelepasan koil, perataan, pelubangan, pembentukan, pengguntingan dalam satu produksi berkelanjutan, sehingga tampilan produk standar, pelubangan konsisten, pemasangan mudah. Jalur produksi memiliki kecepatan produksi tinggi, pelubangan on-line dan produksi pembentukan berkelanjutan, mudah dioperasikan dan menggunakan lebih sedikit tenaga kerja.

Konfigurasi Produk:

Catatan: Gambar jenis papan harus tunduk pada gambar yang akhirnya ditandatangani dan dikonfirmasi oleh pembeli dan penjual.

Proses produksi:

Jalur produksi dioperasikan sesuai dengan alur proses berikut: Pelepasan koil → Loop (penyimpanan) → Pengumpanan perataan servo → Pelubangan (pemotongan) 315T + penekanan pelubangan dan penguatan → pembengkokan dingin → pengeluaran

Konfigurasi dan tujuan unit

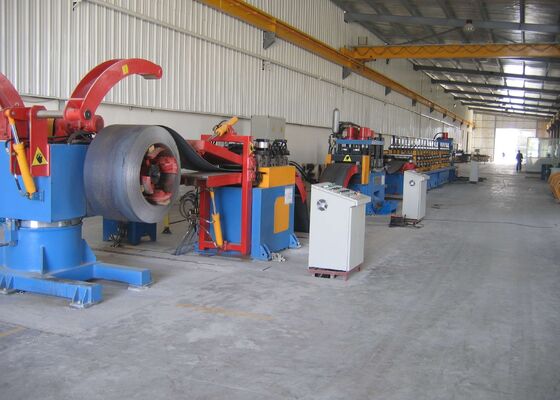

Pelepas koil - 1 set

Pelepasan koil: Mesin dalam mode penyangga tunggal. Motor menggerakkan poros pelepas koil untuk melepaskan koil, dan daya hidrolik menggerakkan perangkat penegang poros pelepas koil untuk memperbaiki koil pada poros pelepas koil. Struktur penegang adalah tipe baji, dan kondisi kerjanya stabil dan andal.

Pelepas koil adalah pelepas koil otomatis. Ketika koil dipasang pada poros pelepas koil, poros pelepas koil berputar secara aktif selama pengoperasian sebenarnya dari seluruh jalur, dan daya tariknya berasal dari motor pelepas koil. Pelepas koil dapat secara otomatis melepaskan koil sesuai dengan kecepatan lari seluruh jalur. Untuk memastikan keamanan pengoperasian pelepas koil yang sebenarnya, pelepas koil dilengkapi dengan perangkat rem pneumatik.
Pelepas koil juga berisi 4 sekat dan lengan penekan untuk mencegah koil kendur selama proses pelepasan koil dan memastikan keselamatan operator.

Perangkat penyimpanan (silo) - 2 set

Tujuan: Digunakan untuk menyangga ketidakcocokan kecepatan antara perataan pelepasan koil dan mesin pelubang serta mesin pelubang dan mesin pembentuk pembengkokan rol, dan mengoreksi penyimpangan. Itu membuat seluruh jalur berjalan dengan lancar dan sepenuhnya.

Struktur: Perangkat penyimpanan terdiri dari dua bagian: rol busur dan perangkat pendukung. Ada empat kelompok rol busur, yang ditempatkan di kedua sisi dua tempat penyimpanan. Mereka terdiri dari rangka busur dan sekelompok rol fleksibel. Permukaan rol dilapisi krom keras. Sakelar fotolistrik dipasang di lubang tempat penyimpanan pengeluaran untuk mengontrol posisi rol material yang masuk ke lubang, sehingga kecepatan setiap bagian kerja dapat dicocokkan dengan sempurna.

Pengumpan perata servo - 1 set

Tujuan: Umpankan bahan lembaran sesuai dengan panjang langkah sebenarnya yang diperlukan untuk pelubangan. Beberapa set parameter pengumpanan dapat diatur sekaligus, yang nyaman dan cepat. Akurasi pengumpanan akurat tanpa toleransi kumulatif.

Ini mengadopsi perataan 5 rol (2 rol pada lapisan atas, 3 rol pada lapisan bawah, penyesuaian sekrup), 1 pasang rol pemandu, penjepitan pneumatik rol pengumpan, pengaturan kecepatan konversi frekuensi, dan kontrol sakelar listrik. Bagian depan mesin perata juga dilengkapi dengan kepala sekop teleskopik dan perangkat penekan untuk memastikan bahwa rol bahan baku masuk ke mesin perata dengan lancar dan aman.
Struktur: Terdiri dari rangka, sistem penjepitan, dan sistem penggerak servo.
