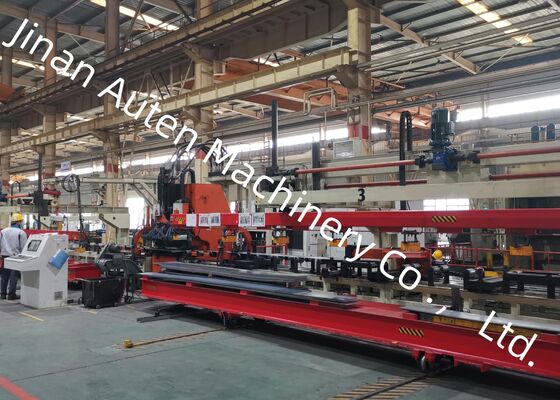

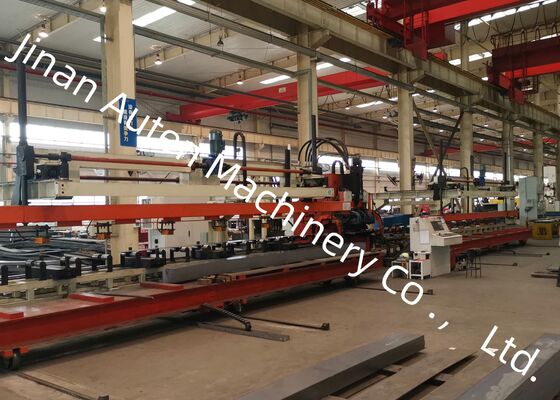

Mesin Penggelek Plat CNC Dengan Ketebalan Lembar Maksimum 6mm Kecepatan Maksimum 50m/Min Untuk Balok Otomotif
Tujuan dan Karakteristik Produk
Dirancang sebagai sistem produksi terintegrasi, khusus aplikasi, jalur ini dibangun khusus untuk proses tusukan balok longitudinal datar yang digunakan dalam manufaktur otomotif.Menggunakan kerangka teknis yang setara di dalam negeri dan internasional, ia mensintesis kekuatan kompetitif inti dari banyak produk terkait sambil mematuhi standar tusukan yang ketat untuk berbagai desain bingkai otomotif global.Sistem sepenuhnya mengakomodasi persyaratan pemrosesan fleksibel balok longitudinal di berbagai konfigurasi rangka mobil, dan ditandai dengan stabilitas operasional yang luar biasa dan output produksi yang luar biasa.
Parameter teknis utama:
| Tidak, tidak. |
Nama |
Nilai |
| 1 |
Kekuatan nominal |
1200KN |
| 2 |
Ukuran dan rentang pelat pengolahan |
| 3 |
Panjang |
4000-8000 mm |
| Lebar |
200-550 mm |
| Ketebalan |
3 ̊6mm |
| Pengelompokan sabit lembaran yang masuk |
≤7mm/10m |
| Ketidaksetaraan lembaran pada sumbu X |
≤10mm/1000mm,≤20mm/8000mm |
| Ketidaksetaraan lembaran pada sumbu Y |
5 mm |
| Pengelompokan lembaran |
≤ 50 mm |
| Sifat mekanik bahan lembaran |
σb=510850N/mm2 |
| 4 |
Max. diameter pukulan |
φ60mm |
| 5 |
Jumlah modul |
25 orang. |
| 6 |
Max. kecepatan |
| sumbu X |
Max=50m/menit |
| sumbu Y |
Max = 30m/menit |
| 7 |
Keakuratan pemrosesan |
| sumbu X |
± 0,25/600 mm, ± 0,50 / 3000 mm, ± 0,7 / 8000 mm |
| sumbu Y |
±0,2 mm / 600 mm |
1. Support panjang Roller Meja
Dibangun dengan dasar yang berat dan rol pendukung yang dibuat dengan presisi, perakitan ini dirancang khusus untuk memberikan dukungan yang konsisten dan stabil untuk benda kerja lembaran logam.Setiap roller dilengkapi dengan bantalan kelas tinggi pada kedua ujung, memastikan kinerja operasi yang dapat diandalkan dan mulus.Transportasi gesekan rendah dari bahan lembaran di permukaan mereka.
2. Perangkat Pusat
Perangkat ini dilengkapi dengan lima set mekanisme penengah dan posisi, di mana dua blok penengah digerakkan secara sinkron dan dipandu oleh rel panduan presisi tinggi.Selama siklus operasional, silinder udara mengaktifkan dua pasang blok sentris untuk bergerak satu sama lain, mencapai sentrisasi yang akurat dan penjepit aman dari bahan lembaran.Fungsi posisi liniernya memastikan bahwa penyimpangan lebar didistribusikan secara merata di kedua sisi lembaran, menjaga presisi pengolahan yang konsisten sepanjang produksi.
3. X-axis Clamp utama perangkat pakan: 2 set
Baris mesin tusukan balok ini terdiri dari servo motor, pengurang presisi, penjepit hidrolik terapung, rel panduan linier presisi, rak presisi, dan struktur pendukung.Servo motor memberikan kekuatan untuk mendorong gigi spiral ke rotasi melalui pengurang presisi, dan selanjutnya mengubah gerak rotasi ke gerak linier melalui mekanisme rak.komponen pakan melakukan operasi pakan yang akurat, memastikan pengangkutan yang tepat dan stabil dari bahan lembaran.Ini memiliki kekuatan penjepit yang tinggi, kinerja penjepit yang dapat diandalkan, dan stabilitas operasi yang konsisten.
CNC punching line yang didedikasikan untuk plat datar balok longitudinal otomotif mengadopsi konfigurasi penjepit push-pull.Mekanisme penjepit mengamankan segmen tengah di kedua ujung balok longitudinalMetode penjepit ini memastikan pemasangan yang dapat diandalkan dari pelat datar dengan penyimpangan ketinggian tepi.
Di pameran ini, koleksi sampel balok longitudinal yang telah dipilih secara cermat diproduksi secara eksklusif melalui jalur produksi ini akan dipamerkan.Sampel ini mencakup berbagai spesifikasi yang disesuaikan untuk truk pertambangan dan kendaraan khususMereka berfungsi sebagai demonstrasi yang menarik dari kemampuan kinerja inti peralatan, seperti posisi lubang yang tepat, tepi berlubang halus,dan stabilitas struktural keseluruhan dari benda kerja jadi.
Garis peralatan tusukan balok datar ini untuk truk ringan adalah solusi khusus yang dikembangkan, yang dirancang khusus untuk operasi tusukan balok longitudinal datar otomotif.Ini terutama dirancang untuk memproses balok utama truk dan kendaraan khusus, memberikan pemesinan lubang presisi tinggi untuk memenuhi persyaratan perakitan struktural dari komponen bantalan otomotif yang berat dan diproduksi khusus ini.
