Lini Produksi Pengeboran CNC Balok Truk Ketebalan Pelat 4-9mm Panjang Benda Kerja 4000-12000 Mm
Aplikasi:

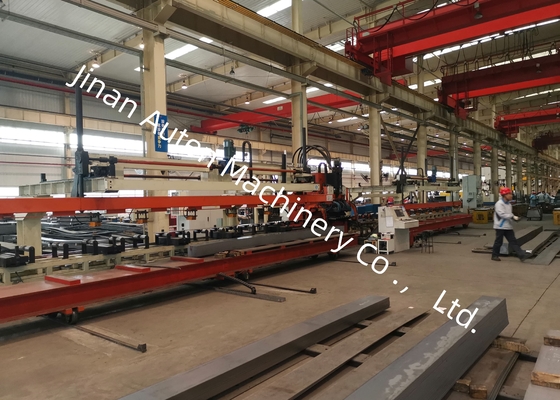

Lini Produksi Balok Memanjang Otomotif adalah peralatan pemrosesan lembaran logam otomatis presisi tinggi dan efisiensi tinggi yang dikembangkan khusus oleh perusahaan kami untuk pengeboran balok memanjang otomotif berkekuatan tinggi. Dirancang untuk pengeboran balok memanjang kendaraan ultra-lebar dan ultra-tebal, termasuk truk tambang dan kendaraan khusus.
Parameter teknis utama:
| No. |
Nama |
Nilai |
| 1 |
Gaya nominal |
1200KN |
| 2 |
Ukuran dan rentang pelat pemrosesan |
| 3 |
Panjang |
4000～8000mm |
| Lebar |
200～550mm |
| Ketebalan |
3～6mm |
| Lengkungan sabit bahan lembaran yang masuk |
≤7mm/10m |
| Ketidakrataan lembaran sumbu-X |
≤10mm/1000mm ,≤20mm/8000mm |
| Ketidakrataan lembaran sumbu-Y |
5mm |
| Peralihan lembaran |
≤50mm |
| Sifat mekanik bahan lembaran |
σb=510～850N/mm2 |
| 4 |
Diameter Pengeboran Maks. |
φ60mm |
| 5 |
Jumlah modul |
25 |
| 6 |
Kecepatan maks. |
| Sumbu-X |
Maks=50m/mnt |
| Sumbu-Y |
Maks=30m/mnt |
| 7 |
Akurasi pemrosesan |
| Sumbu-X |
±0.25/600mm ,±0.50 / 3000mm,±0.7 / 8000 mm |
| Sumbu-Y |
±0.2 mm / 600 mm |
| 8 |
Metode pemrosesan |
Filtrasi |
| 9 |
Referensi |
Sumbu-X sejajar dengan panjang pelat, dan koordinat-X lubang didasarkan pada ujung pelat; sumbu-Y adalah lebar pelat, dan referensinya adalah garis tengah.
|
| 11 |
Mode operasi |
Manual, otomatis |
Komposisi Struktural
Mesin ini terutama terdiri dari mekanisme pemuatan dan pembongkaran otomatis, perangkat pemusatan kompensasi otomatis untuk pelat bagian variabel, mekanisme pengumpanan, unit pengeboran, mekanisme pelepasan limbah otomatis, serta sistem hidrolik, listrik, dan pneumatik.
Fitur Produk
1. Sistem kontrol mengadopsi sistem CNC SIEMENS 828D, dengan pengumpanan yang digerakkan oleh motor servo. Menghasilkan efisiensi pengoperasian yang tinggi dan memastikan presisi benda kerja yang stabil selama pemrosesan.
2. Perangkat pemusatan yang berpusat pada servo dipasang pada rol penyangga pengumpanan, mampu mengakomodasi pemrosesan pelat bagian variabel dengan perbedaan tinggi 0–200 mm.
3. Dapat dilengkapi dengan 25 cetakan dengan diameter berbeda, dan proses pemasangan cetakan cepat dan nyaman, meminimalkan waktu henti untuk penggantian alat.
4. Pemuatan, pengeboran, dan pembongkaran pelat sepenuhnya otomatis, secara signifikan mengurangi intensitas kerja operator.

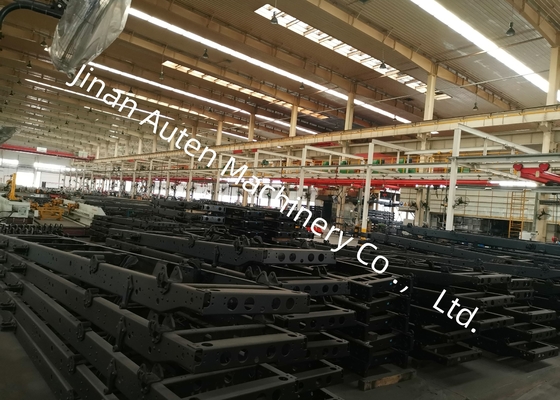

Pameran ini menampilkan berbagai sampel balok memanjang jadi yang diproses oleh lini produksi ini, yang mencakup berbagai spesifikasi yang diterapkan pada truk tambang dan kendaraan khusus. Sampel-sampel ini dengan jelas menunjukkan presisi penempatan lubang, kelancaran tepi yang dilubangi, dan integritas struktural keseluruhan yang dicapai—memungkinkan klien dan inspektur untuk memverifikasi secara visual kinerja pemrosesan peralatan.
Mesin ini adalah peralatan khusus yang dirancang untuk operasi pengeboran pada balok memanjang datar dalam industri otomotif. Dirancang terutama untuk memproses balok utama truk dan kendaraan khusus, memastikan pembentukan lubang yang tepat untuk memenuhi persyaratan perakitan struktural dari komponen penahan beban otomotif tugas berat dan khusus ini.
