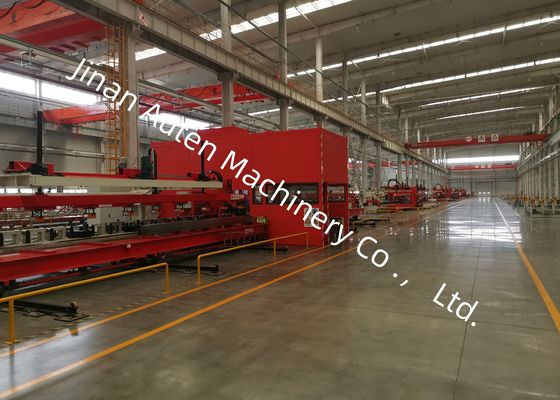

25 Jumlah Modul CNC Truck Beam Punching Machine Line 4-9mm Ketebalan lempeng
Aplikasi:
Automobile Longitudinal Beam Flat Plate CNC Punching Production Line adalah jalur produksi komprehensif yang didedikasikan untuk operasi punching untuk balok longitudinal datar mobil.Dikembangkan dengan mengintegrasikan keuntungan dari berbagai produk, lini ini didasarkan pada peralatan serupa yang tersedia baik di dalam negeri maupun di luar negeri, dan disesuaikan untuk memenuhi persyaratan tusukan dari kerangka mobil yang berbeda di dalam dan luar negeri.Hal ini sepenuhnya mampu memenuhi permintaan pemrosesan fleksibel dari berbagai bingkai balok longitudinal, membanggakan fitur stabilitas dan efisiensi tinggi.
Parameter teknis utama:
| Tidak, tidak. |
Nama |
Nilai |
| 1 |
Kekuatan nominal |
1200KN |
| 2 |
Ukuran dan rentang pelat pengolahan |
| 3 |
Panjang |
4000-8000 mm |
| Lebar |
200-550 mm |
| Ketebalan |
3 ̊6mm |
| Pengelompokan sabit lembaran yang masuk |
≤7mm/10m |
| Ketidaksetaraan lembaran pada sumbu X |
≤10mm/1000mm,≤20mm/8000mm |
| Ketidaksetaraan lembaran pada sumbu Y |
5 mm |
| Pengelompokan lembaran |
≤ 50 mm |
| Sifat mekanik bahan lembaran |
σb=510850N/mm2 |
| 4 |
Max. diameter pukulan |
φ60mm |
| 5 |
Jumlah modul |
25 |
| 6 |
Max. kecepatan |
| sumbu X |
Max=50m/menit |
| sumbu Y |
Max = 30m/menit |
| 7 |
Keakuratan pemrosesan |
| sumbu X |
± 0,25/600 mm, ± 0,50 / 3000 mm, ± 0,7 / 8000 mm |
| sumbu Y |
±0,2 mm / 600 mm |
| 8 |
Metode pengolahan |
Filtrasi |
| 9 |
Referensi |
sumbu X adalah sepanjang panjang lempeng, dan koordinat X lubang didasarkan pada ujung lempeng; sumbu Y adalah lebar lempeng, dan referensi adalah garis tengah.
|
| 11 |
Modus operasi |
Manual, otomatis |
Pendahuluan tentang Komposisi Peralatan Jalur Produksi
Aliran Proses: Longitudinal beam preparation → longitudinal electromagnetic automatic feeding → longitudinal material automatic positioning → tail-end clamping and auxiliary clamping → workpiece entry into the punching main unit for processing → feed-end clamping, pematukan dan pengolahan bantu → penyelesaian penumbukan → pengurangan otomatis elektromagnetik dari benda kerja
Mode pemrosesan mengadopsi pendekatan jenis filter, di mana balok longitudinal hanya memberi makan ke depan selama operasi tusukan.
Struktur dari setiap perangkat mekanis:
1. Trolley listrik dengan bantalan balok longitudinal:
Trolley dapat dikendalikan melalui tombol untuk bergerak keluar dari jalur produksi. Setelah memuat palet yang diangkat oleh derek, itu akan kembali ke posisi muat.
Trolley memiliki kapasitas beban tidak kurang dari 20 ton dan stroke 1,5 meter.
2Perangkat penghisap elektromagnetik otomatis
Perangkat ini terdiri dari bracket, balok bergerak dan perangkat pendorongnya, balok penghisap dan perangkat angkat, sistem kontrol penghisap, dan komponen lainnya.
Sebuah batang deteksi plat dipasang pada sucker balok, memungkinkan penutupan otomatis ketika mencapai ketinggian plat.memastikan operasi yang stabil dan dapat diandalkan.
Peningkatan dan penurunan balok penghisap dipandu oleh batang panduan untuk menjamin gerakan sinkron.dengan gerakan depan dan belakang dipandu oleh rel untuk memastikan sinkronisasi di kedua ujungnya.
Penghisap elektromagnetik mempertahankan gaya elektromagnetik ketika tidak berenergi dan mencapai demagnetisasi terbalik ketika berenergi, memastikan kinerja yang aman dan andal.
Ini menampilkan serangkaian sampel balok longitudinal yang sudah selesai diproses oleh jalur produksi, yang mencakup berbagai spesifikasi yang digunakan dalam truk pertambangan dan kendaraan khusus.Sampel-sampel ini jelas menggambarkan presisi posisi lubang, kelancaran tepi tusuk, dan integritas struktural keseluruhan yang dicapai, memungkinkan klien dan inspektur untuk secara visual memvalidasi kinerja peralatan.
