Aplikasi:

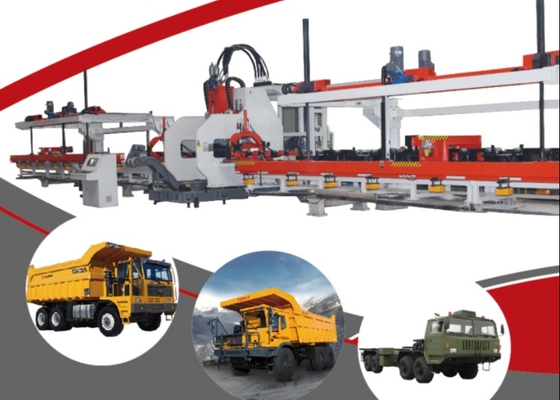

CNC Punching Production Line for Automotive Flat Longitudinal Beams merupakan sistem manufaktur terintegrasi yang mengkhususkan diri dalam proses punching untuk balok longitudinal datar otomotif.Teknik yang cermat dengan referensi peralatan analog di pasar domestik dan global, selaras dengan spesifikasi perforasi dari kerangka kendaraan yang berbeda di seluruh dunia, dan menggabungkan keunggulan dari berbagai produk yang sebanding, jalur produksi ini berdiri sebagai solusi yang halus.Ini dengan ahli memenuhi permintaan pemrosesan fleksibel dari berbagai bingkai balok longitudinal, yang dibedakan dengan stabilitas dan efisiensi operasional yang tinggi.

Meja gulung pendukung longitudinal

Terdiri dari dasar dan roller pendukung untuk mendukung lembaran; Kedua ujung roller didukung oleh bantalan, roller memiliki kekakuan dan ketahanan benturan yang baik, dan lembaran bergerak di atasnya;

Perangkat pemasangan penjepit utama sumbu X: 2 set

Perangkat ini terdiri dari servo motor, pengurang presisi, penjepit hidrolik terapung, rel panduan linier presisi, rak presisi dan dukungan;Servo motor menggerakkan gigi spiral untuk berputar melalui pengurang presisi, dan mengubah gerakan rotasi menjadi gerakan linier melalui rak.dan pakan lembaran akurat dan stabil; penjepit pakan adalah penjepit terapung, yang dapat memiliki kemampuan beradaptasi yang baik untuk beberapa lembaran bengkok, dan kekuatan penjepit besar, penjepit yang handal, kerja yang stabil.

Push-pull clamp. Clamp menggenggam bagian tengah dari kedua ujung balok longitudinal. Metode penggenggam ini dapat menggenggam pelat dengan tetes di tepi pelat;kedua sisi inang diatur secara simetris.

Perangkat pemasangan penjepit bantu sumbu X: 2 set

Perangkat ini digunakan untuk memproses ujung kepala dan ekor balok, dan ada satu set di setiap sisi mesin utama, yang terdiri dari penjepit hidrolik, dasar dan bagian penggerak;

Selama seluruh proses pemasangan benda kerja, ketika penjepit di sisi pemasangan tidak dapat menahan lembaran tetapi masih menusuk lubang, untuk memastikan akurasi posisi penusukan,lembaran harus terus memiliki lebih dari dua titik penjepit, dan dalam proses mengubah titik penjepit, perubahan referensi posisi tidak diizinkan. Dalam hal ini, perangkat penjepit bantu secara efektif memecahkan masalah ini.Di bawah dorongan tabung minyakDengan cara ini, di bawah tekanan tabung minyak,ada titik penjepit kedua untuk lembaran saat menyetuk (yang pertama adalah penjepit utama di sisi blanking), memastikan pemakanan lembaran yang lancar dan akurat.

Informasi spesifikasi parameter
