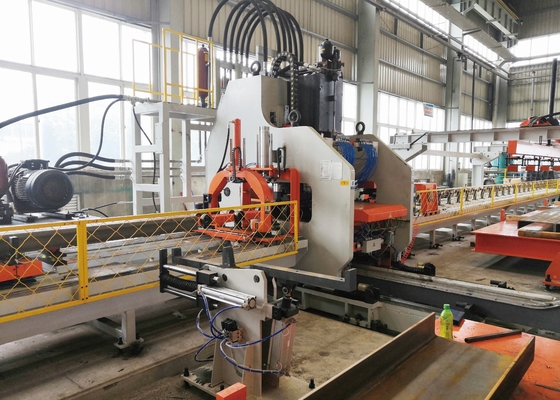

1200KN Nominal Force CNC Truck Beam Plate Punching Machine Max 750mpa Material Tensile

1200KN Nominal kekuatan CNC Truck Beam Plate Punching Machine Max 750mpa Tekanan material

Pengantar

CNC Punching Production Line for Automobile Flat Longitudinal Beams adalah sistem produksi komprehensif yang didedikasikan untuk operasi punching pada balok longitudinal datar otomotif.Dikembangkan dengan memanfaatkan peralatan yang sebanding dari pasar domestik dan internasional, selaras dengan persyaratan tusukan dari kerangka kendaraan yang berbeda di seluruh dunia, dan mengintegrasikan kekuatan berbagai produk, lini produksi ini dirancang dengan cermat.Hal ini mampu sempurna memenuhi permintaan pemrosesan fleksibel dari bingkai panjang balok yang berbeda, dan ditandai dengan stabilitas dan efisiensi tinggi.

Pengantar komposisi peralatan jalur produksi Aliran proses:

Longitudinal beam preparation→longitudinal electromagnetic automatic feeding→longitudinal material automatic positioning→tail end clamping and auxiliary clamping→workpiece enters the punching host and processed→feed end clamping, pemadaman dan pengolahan bantu→pencetakan Selesai→pengurangan otomatis elektromagnetik benda kerja Metode pengolahan adalah jenis filter, yaitu,balok longitudinal hanya memberi makan ke depan saat menyetrum.

Struktur dari setiap perangkat mekanis:

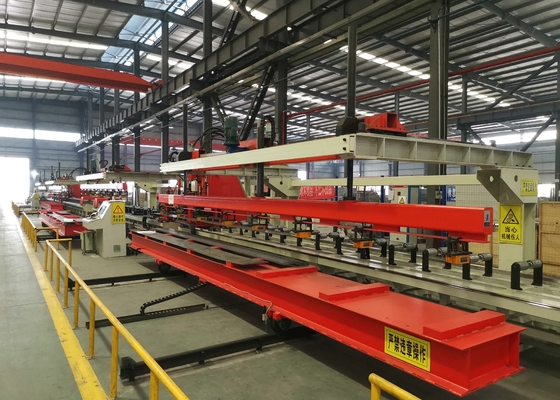

1. trolley listrik beam longitudinal bearing: trolley dapat dikendalikan dengan tombol untuk mengemudi keluar dari jalur, dan setelah memuat palet diangkat oleh derek,akan kembali ke posisi muat; Beban troli tidak kurang dari 20 ton, dan stroke adalah 1,5 m.

2. Perangkat peminum otomatis elektromagnetik:

Perangkat ini terdiri dari bracket, balok bergerak dan perangkat penggeraknya, balok cangkir hisap dan perangkat angkat, sistem kontrol cangkir hisap, dll. Ada batang deteksi piring pada balok cangkir hisap,yang dapat berhenti secara otomatis ketika mencapai ketinggian piring, dan dapat mendeteksi apakah ada piring dan apakah itu tersedot, dan pekerjaan yang stabil dan dapat diandalkan;

Peningkatan dan penurunan balok cangkir hisap dipandu oleh batang panduan untuk memastikan pengangkatan sinkron; balok bergerak memiliki kekakuan yang baik,dan gerakan depan dan belakang dipandu oleh rel panduan untuk memastikan sinkronisasi di kedua ujung;

Chuck elektromagnetik mempertahankan gaya elektromagnetik saat dimatikan, dan membalikkan demagnetisasi saat dihidupkan, yang aman dan dapat diandalkan.

Parameter teknis utama:
