Mesin Pengolahan Balok Lengan 3 Poros Manual atau Otomatis Opsional CNC Plat Punching Machine dan Servo Motor Feed

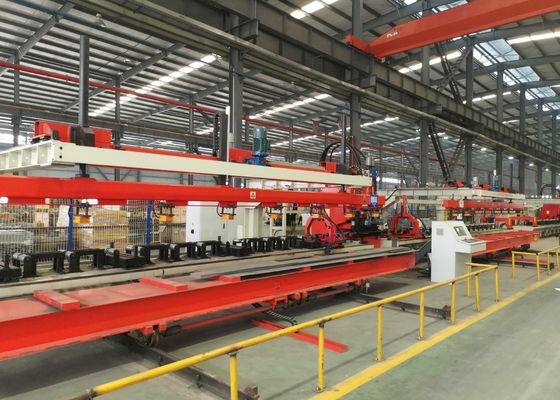

Pengantar komposisi peralatan jalur produksi

Aliran proses: Longitudinal beam preparation→longitudinal electromagnetic automatic feeding→longitudinal material automatic positioning→tail end clamping and auxiliary clamping→workpiece enters the punching host and processed→feed end clamping, pemadaman dan pengolahan bantu→pencoran Selesai→pengurangan otomatis elektromagnetik benda kerja.

Metode pemrosesan adalah jenis filter, yaitu, balok longitudinal hanya memberi makan ke depan saat menyumbat.

Parameter teknis utama jalur produksi

Struktur dari setiap perangkat mekanis:

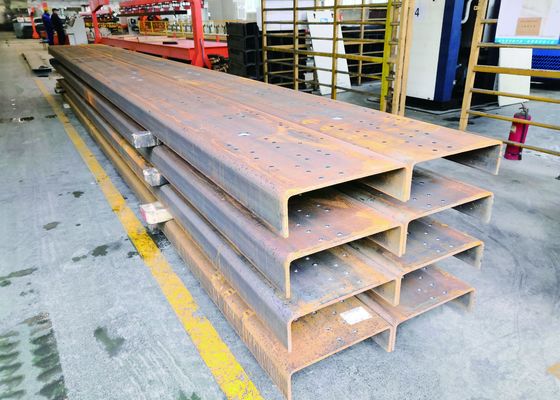

1. Kereta listrik dengan bantalan balok bujur:

Trolley dapat dikendalikan dengan tombol untuk mengemudi keluar dari jalur, dan setelah memuat palet yang diangkat oleh derek, itu akan mengemudi kembali ke posisi muat;Beban troli tidak kurang dari 20 ton, dan stroke adalah 1,5 m.

2Perangkat penghisap elektromagnetik otomatis

Perangkat ini terdiri dari bracket, balok bergerak dan perangkat penggeraknya, balok cangkir hisap dan perangkat angkat, sistem kontrol cangkir hisap, dll.;
Ada batang deteksi piring pada balok cangkir hisap, yang dapat secara otomatis berhenti ketika mencapai ketinggian piring, dan dapat mendeteksi apakah ada piring dan apakah itu tersedot,dan pekerjaan stabil dan dapat diandalkan;
Peningkatan dan penurunan balok cangkir hisap dipandu oleh batang panduan untuk memastikan pengangkatan sinkron; balok bergerak memiliki kekakuan yang baik,dan gerakan depan dan belakang dipandu oleh rel panduan untuk memastikan sinkronisasi di kedua ujung;
Chuck elektromagnetik mempertahankan gaya elektromagnetik saat dimatikan, dan membalikkan demagnetisasi saat dihidupkan, yang aman dan dapat diandalkan.

3.Lengkung dukungan meja rol

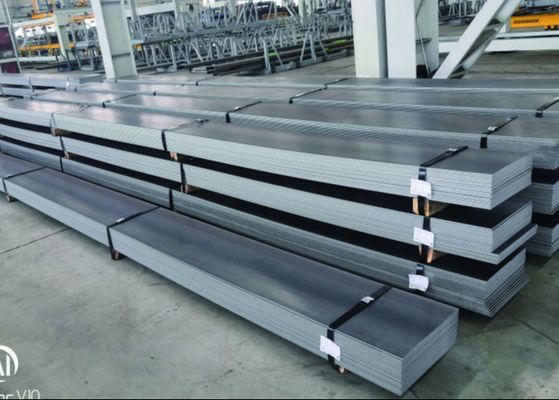

Terdiri dari dasar dan rol pendukung untuk mendukung lembaran;

Kedua ujung roller didukung oleh bantalan, roller memiliki kekakuan dan ketahanan benturan yang baik, dan lembaran bergerak di atasnya;
