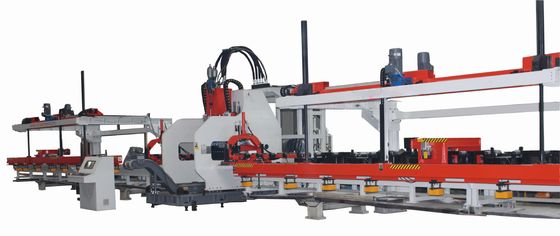

Highly Konfigurasi 60KW Power CNC Plate 3 sumbu Mesin Punching Otomatis Mesin Punch Hydraulic dari balok longitudinal

Produk tujuan dan karakteristik:

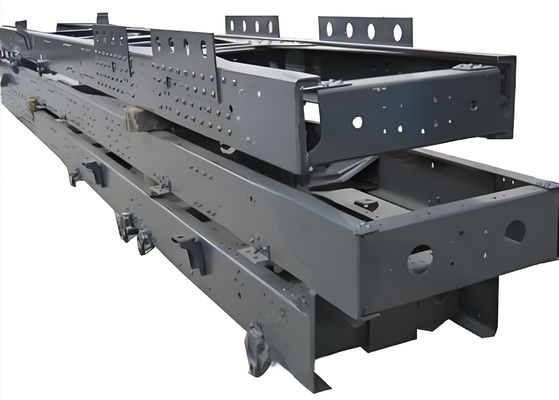

Lini produksi pelubangan CNC pelat datar balok memanjang otomotif adalah lini produksi lengkap untuk pelubangan balok memanjang datar otomotif. Berdasarkan peralatan serupa di dalam dan luar negeri, sesuai dengan kebutuhan pelubangan berbagai rangka mobil di dalam dan luar negeri, dan mengintegrasikan berbagai keunggulan produk. produk yang dikembangkan. Lini produksi ini dapat memenuhi persyaratan pemrosesan fleksibel dari berbagai balok memanjang rangka, dan memiliki karakteristik stabilitas dan efisiensi tinggi.

Komposisi peralatan

1. Kereta listrik pengumpan, perangkat pengumpan otomatis pengisap magnet permanen listrik - 1 set;

2. Kereta listrik pengumpan, perangkat pengumpan otomatis pengisap magnet permanen listrik - 1 set;

3. Meja rol pendukung pemuatan dan pembongkaran - 1 set;

4. Perangkat pemusatan lembaran - 5 set;

5. Kereta limbah - 1 set;

6. Penjepit utama dan perangkat pengumpan servo - 2 set;

7. Perangkat penjepit tambahan - 2 set;

8. Mesin pelubang (tipe terbuka, 25 posisi cetakan) - 1 set;

9. Perangkat keluaran limbah - 1 set;

10. Sistem hidrolik (pendingin oli) - 1 set;

11. Sistem pneumatik - 1 set;

12. Sistem pelumasan - 1 set;

13. Sistem kontrol listrik - 1 set;

14. Program pemrograman otomatis - 1 set;

15. Cetakan cembung dan cekung - 1 set;

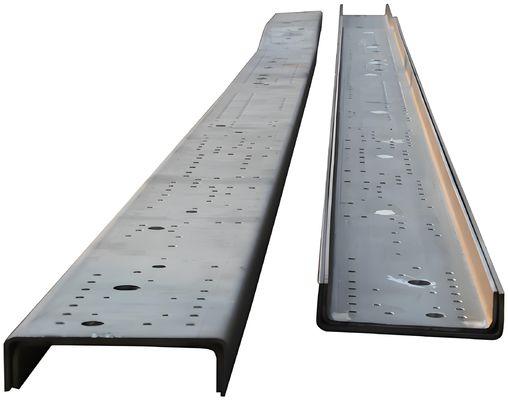

Parameter utama dari balok memanjang pemrosesan:

1. Data bahan pemrosesan:

Ketebalan pelat mm: 4--9

Kekuatan tarik bahan (Mpa): Maks.750

Panjang benda kerja (mm): 4000-12000

Lebar benda kerja (mm): 250-600

Lengkungan benda kerja (mm): ≤7/12M

Kekasaran benda kerja X(mm): ≤8/1M ≤20/12M

Kekasaran benda kerja Y(mm): ≤5mm

2. Parameter kinerja peralatan dan tabel indikator teknis utama

Gaya nominal 120 ton

Langkah mesin X: 12000mm

Langkah mesin Y: 600mm

Kecepatan pengumpanan X: 50m/mnt

Kecepatan pengumpanan Y: 30m/mnt

Akurasi jarak lubang X: ±0.25mm/200mm

                                     ±0.35mm/400mm

                                     ±0.50mm/12000mm

Akurasi jarak lubang Y (mm) ±0.3

Akurasi diagonal lubang kelompok persegi panjang: ±0.4 mm/300 mm

Modul: 25

Maks. bukaan pemesinan (mm) Φ60 (dalam rentang gaya nominal dari alat mesin)

Jumlah cetakan: 1 set

3. Data yang diperlukan untuk pemrograman:

Kekuatan material, ketebalan material; File gambar elektronik stringer (dalam format yang dapat dikenali oleh pemrograman otomatis);

Parameter teknis utama dari lini produksi
