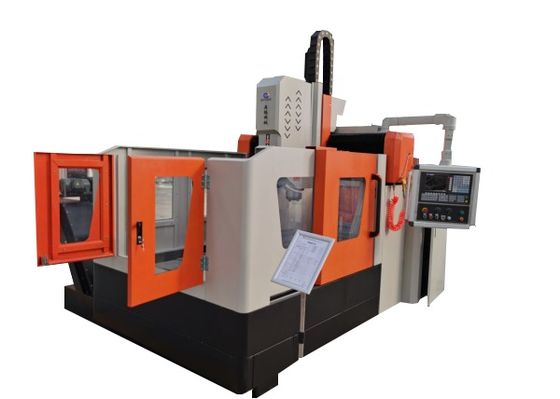

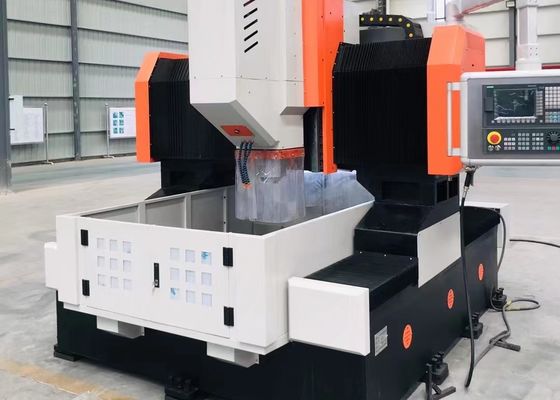

1200x1200mm Ukuran Workpiece CNC Piring Pengeboran Dan Mesin Milling Model Servo 11KW Spindle Motor Power

Ukuran Benda Kerja 1200x1200mm Model Mesin Bor dan Penggilingan Pelat CNC Motor Spindel Servo 11KW

Aplikasi:

Cocok untuk pengeboran, chamfering, penyadapan, dan penggilingan komponen pelat/struktural.

Terutama didedikasikan untuk pengeboran efisiensi tinggi pada benda kerja seperti flensa, cakram, cincin, dan pelat dengan ketebalan dalam rentang efektif. Pengeboran lubang tembus dan lubang buta dapat dicapai pada bagian bahan tunggal dan bahan komposit. Proses permesinan alat mesin dikendalikan secara digital, menawarkan pengoperasian yang sangat nyaman. Hal ini memungkinkan produksi otomatis, presisi tinggi, multi-variasi, dan massal.

1. Meja Kerja:

Rangka mesin memiliki struktur las, mengalami perlakuan anil dan penuaan sekunder sebelum permesinan akhir. Menunjukkan kekakuan dinamis dan statis yang sangat baik tanpa deformasi. Dua rel pemandu linier presisi tinggi dipasang di setiap sisi dasar rangka, memastikan distribusi gaya yang seragam pada peluncur rel pemandu, yang secara signifikan meningkatkan kekakuan alat mesin serta ketahanan tarik dan tekan. Sistem penggerak menggunakan motor servo AC dan pasangan sekrup bola presisi untuk penggerak sisi ganda, memungkinkan gantry bergerak di sepanjang sumbu Y. Selain itu, meja kerja dilengkapi dengan sistem penjepitan silinder hidrolik.

2. Gantry Bergerak:

Gantry bergerak adalah komponen cor yang dibuat dari besi cor kelabu (HT250). Dua pasang rel pemandu linier bergulir dengan daya dukung beban ultra-tinggi dipasang di sisi depan gantry. Satu set sekrup bola presisi dan motor servo memungkinkan pelat luncur kepala daya bergerak di sepanjang sumbu X, dengan kepala daya pengeboran dipasang pada pelat luncur kepala daya. Pergerakan gantry diwujudkan oleh motor servo yang menggerakkan mur bola untuk berputar pada sekrup bola melalui kopling presisi.

3. Pelana Luncur Bergerak:

Pelana luncur bergerak adalah komponen struktural besi cor presisi. Dilengkapi dengan dua seluncur rel linier CNC dengan daya dukung beban ultra-tinggi, satu set pasangan sekrup bola presisi, dan peredam planet presisi tinggi yang terhubung ke motor servo. Konfigurasi ini berfungsi untuk menyeimbangkan berat kepala daya, mengurangi beban pada sekrup, dan memperpanjang masa pakai sekrup. Menggerakkan kepala daya pengeboran untuk bergerak di sepanjang sumbu Z, memungkinkan tindakan seperti kemajuan cepat, umpan kerja, penarikan, dan penghentian kepala daya, bersama dengan fungsi pemecahan chip otomatis, pembuangan chip, dan jeda.

Spesifikasi:
